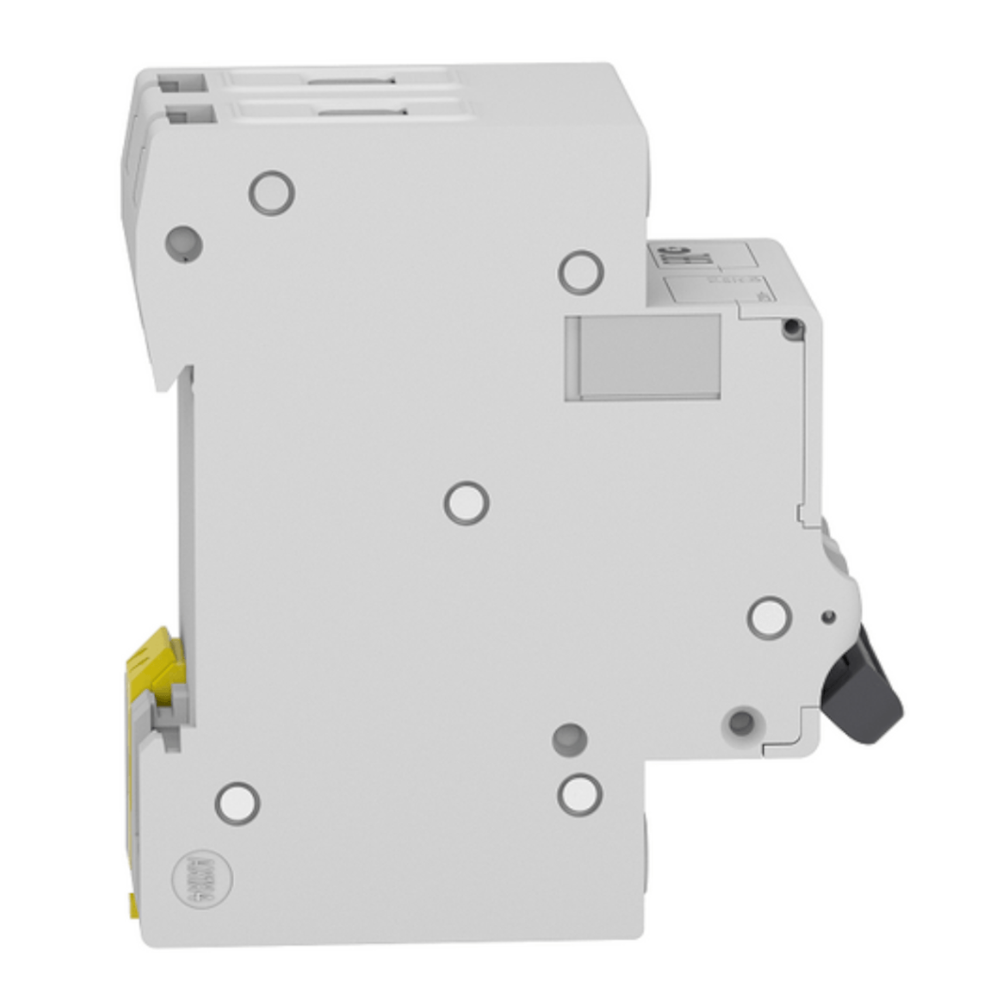

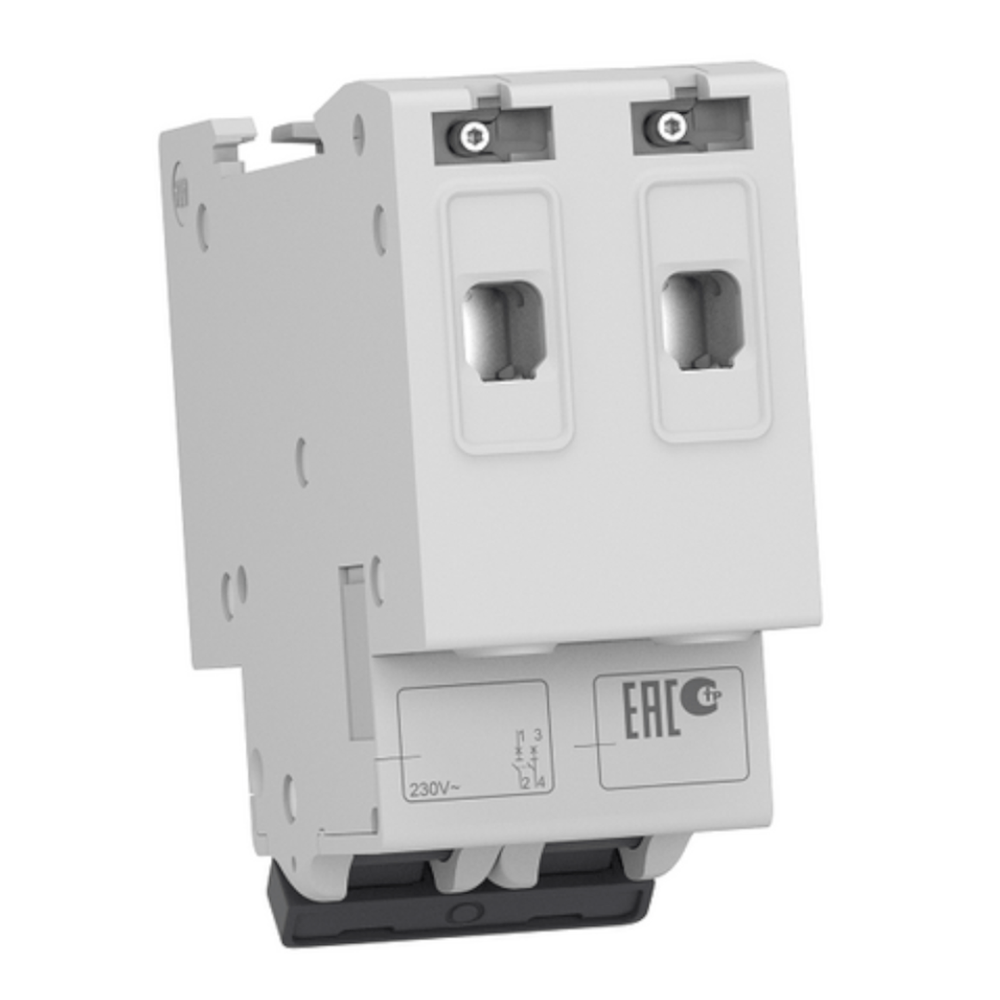

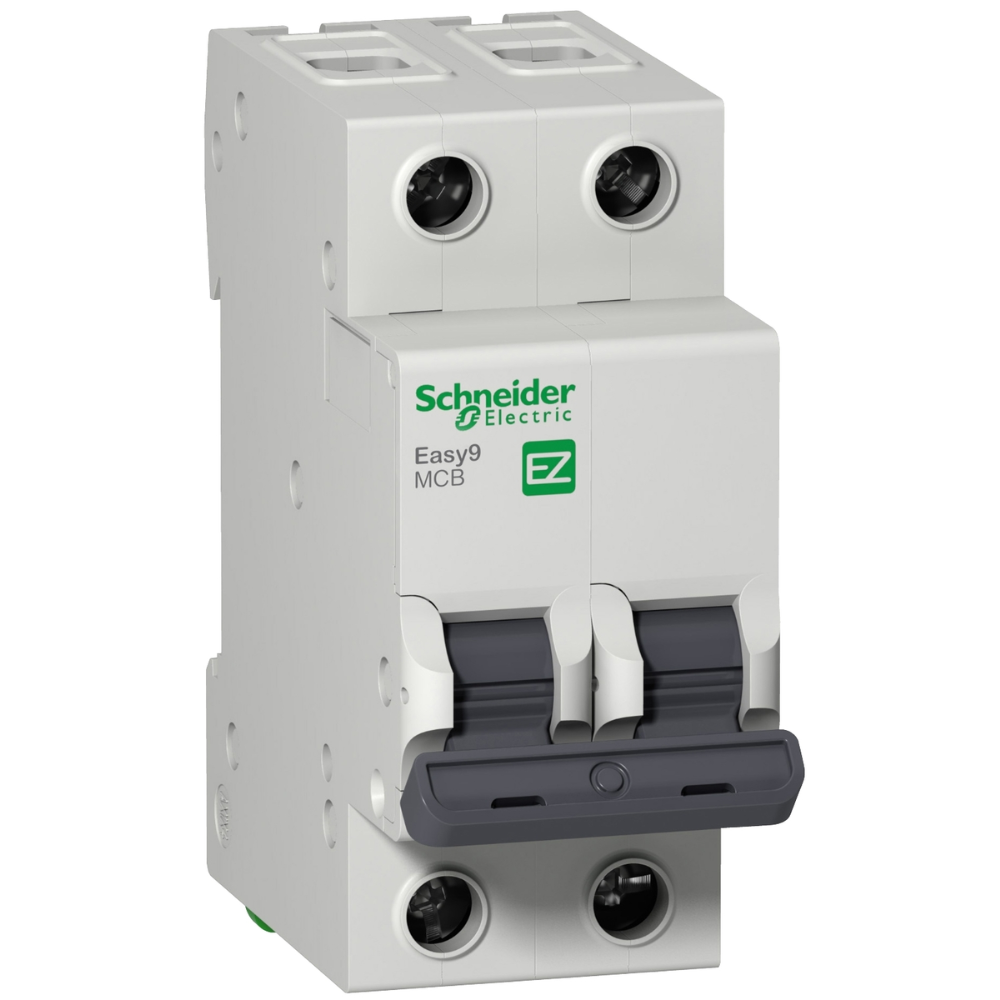

O Disjuntor Mini Bipolar Easy9 6A Curva C da Schneider Electric representa uma solução compacta e eficiente para a proteção de instalações elétricas em ambientes de automação industrial, garantindo a segurança dos circuitos e equipamentos contra sobrecargas e curtos-circuitos.

DETALHES TÉCNICOS

• Modelo: EZ9F33206
• Tipo de Produto: Disjuntor Mini Bipolar
• Corrente Nominal (In): 6 A
• Curva de Disparo: C (disparo entre 5 e 10 vezes a corrente nominal)
• Capacidade de Interrupção (Icn): 3000 A (3 kA) a 230-400 V CA, 50/60 Hz
• Número de Polos: 2P (Bipolar)
• Tensão Nominal de Operação (Ue): 230/400 V CA, 50/60 Hz
• Tensão Nominal de Isolação (Ui): 500 V
• Tensão Nominal de Suporte de Impulso (Uimp): 4 kV
• Durabilidade Elétrica: 4000 ciclos
• Durabilidade Mecânica: 10000 ciclos
• Montagem: Trilho DIN
• Conexões: Terminais tipo gaiola para cabos rígidos de 1 a 25 mm² ou cabos flexíveis com terminal de 1 a 16 mm²
• Grau de Proteção: IP20 (terminais), IP40 (corpo do invólucro)
• Temperatura de Operação: -25 °C a +60 °C
• Temperatura de Armazenamento: -40 °C a +85 °C
• Conformidade com Normas: IEC/EN 60898-1
• Perda de Potência por Polo: 2,3 W (3,13 CV)

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos elétricos de baixa potência, iluminação, tomadas de uso geral, pequenas máquinas e equipamentos em quadros de distribuição industriais e comerciais.
• Linhas de produção: proteção de circuitos de comando e sinalização, alimentação de sensores e atuadores.
• Setores: edificações comerciais e industriais, construção civil, infraestrutura, manutenção predial, indústria leve.
