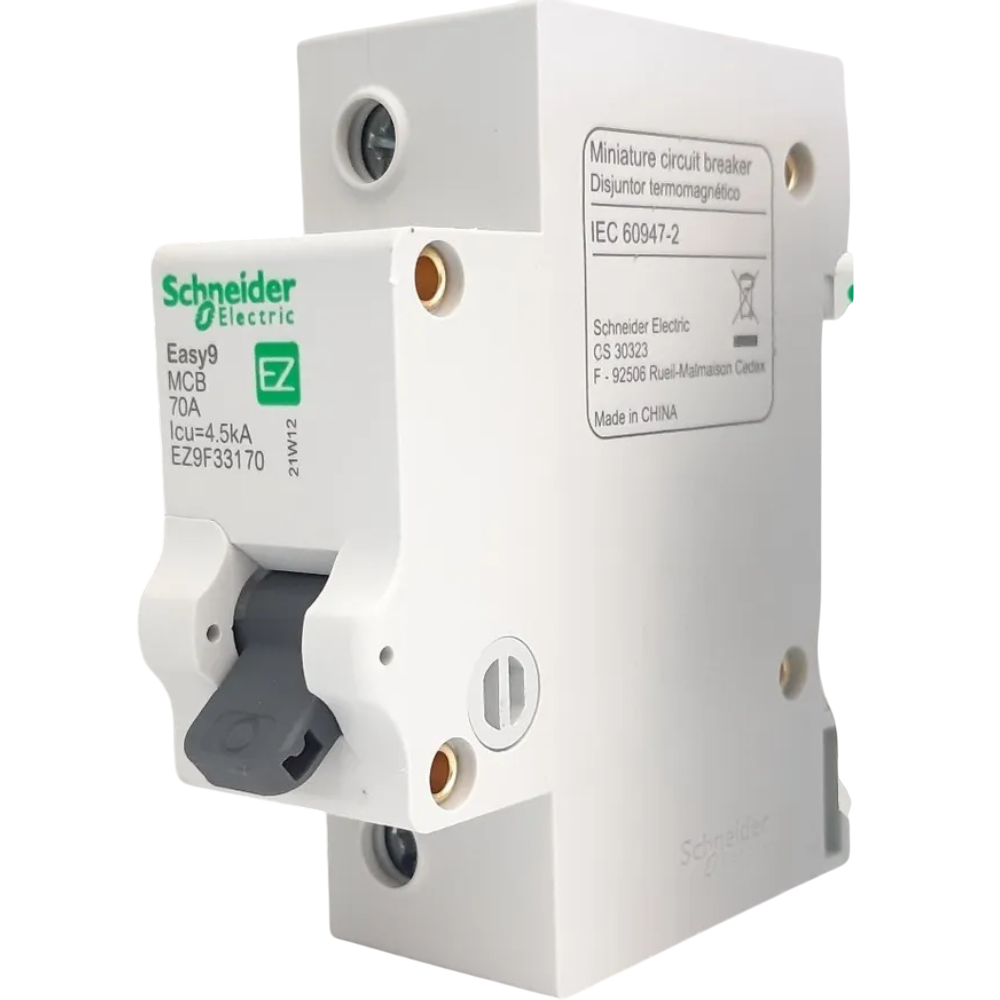

O Disjuntor Mini Monopolar Easy9 é um dispositivo de proteção contra sobrecargas e curtos-circuitos em instalações elétricas de automação industrial e predial. Sua função é interromper o fluxo de corrente elétrica quando valores anormais são detectados, garantindo a segurança dos equipamentos e da operação.

DETALHES TÉCNICOS

• Designação do produto: Easy9
• Modelo: EZ9F33170
• Tipo: Disjuntor Miniatura
• Número de polos: 1P (Monopolar)
• Corrente nominal (In): 70 A
• Curva de disparo: C (disparo magnético entre 5 e 10 vezes a corrente nominal)
• Tensão operacional nominal (Ue): 230 V CA / 400 V CA
• Tensão de isolamento nominal (Ui): 500 V CA
• Tensão de impulso nominal (Uimp): 4 kV
• Capacidade de interrupção nominal (Icn): 4,5 kA a 230 V CA, 4,5 kA a 400 V CA (conforme EN 60898-1)
• Frequência da rede: 50/60 Hz
• Conexão: Terminais de aperto tipo túnel
• Capacidade de conexão: Cabo rígido de 1 a 25 mm²; Cabo flexível de 1 a 16 mm²
• Durabilidade elétrica: 10.000 ciclos
• Durabilidade mecânica: 20.000 ciclos
• Temperatura ambiente de operação: -30 °C a 70 °C
• Temperatura ambiente de armazenamento: -40 °C a 85 °C
• Grau de proteção IP: IP20
• Montagem: Trilho DIN (35 mm)
• Material da carcaça: Plástico termoestável
• Normas: IEC 60898-1, NBR NM 60898-1

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de iluminação, tomadas de uso geral, equipamentos de baixa potência e cargas resistivas/indutivas com corrente de partida moderada
• Quadros elétricos: painéis de distribuição prediais e industriais
• Máquinas e equipamentos: integração em sistemas de controle com requisitos de proteção específicos
• Setores: construção civil, residencial, comercial, pequena indústria, infraestrutura
