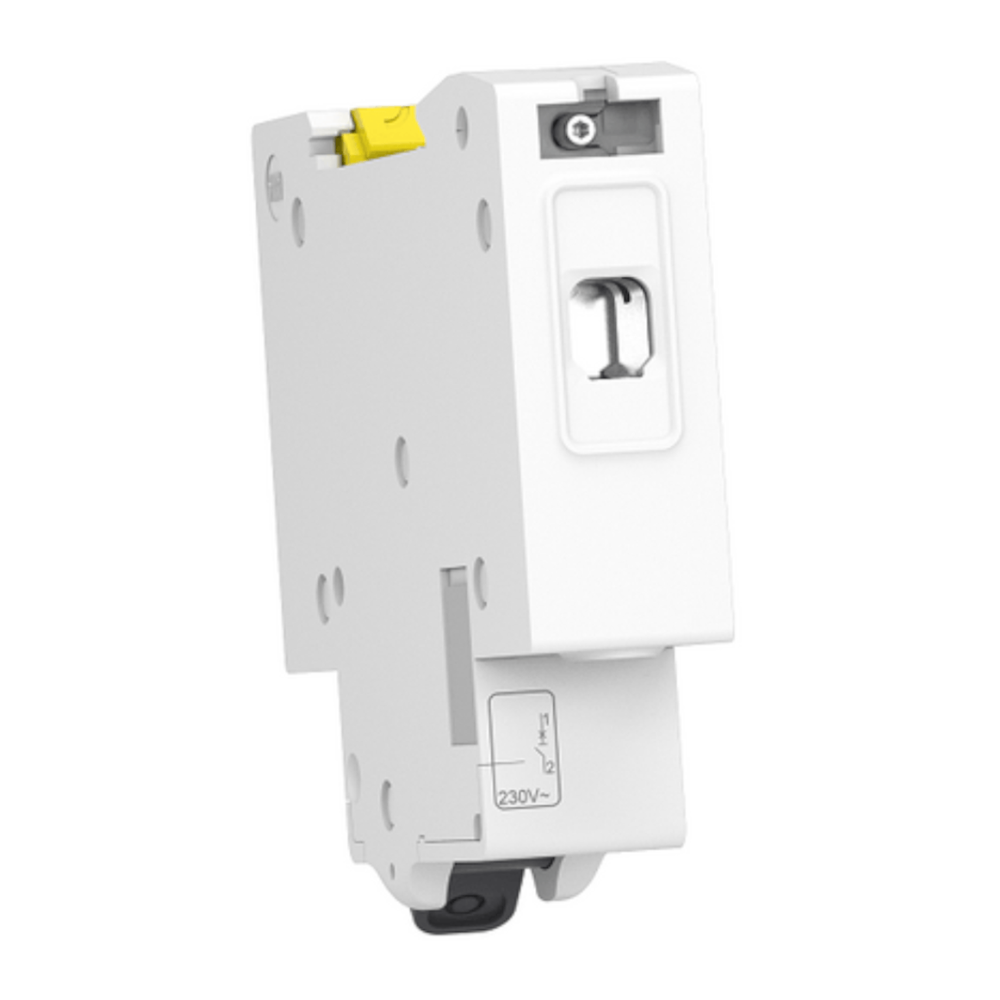

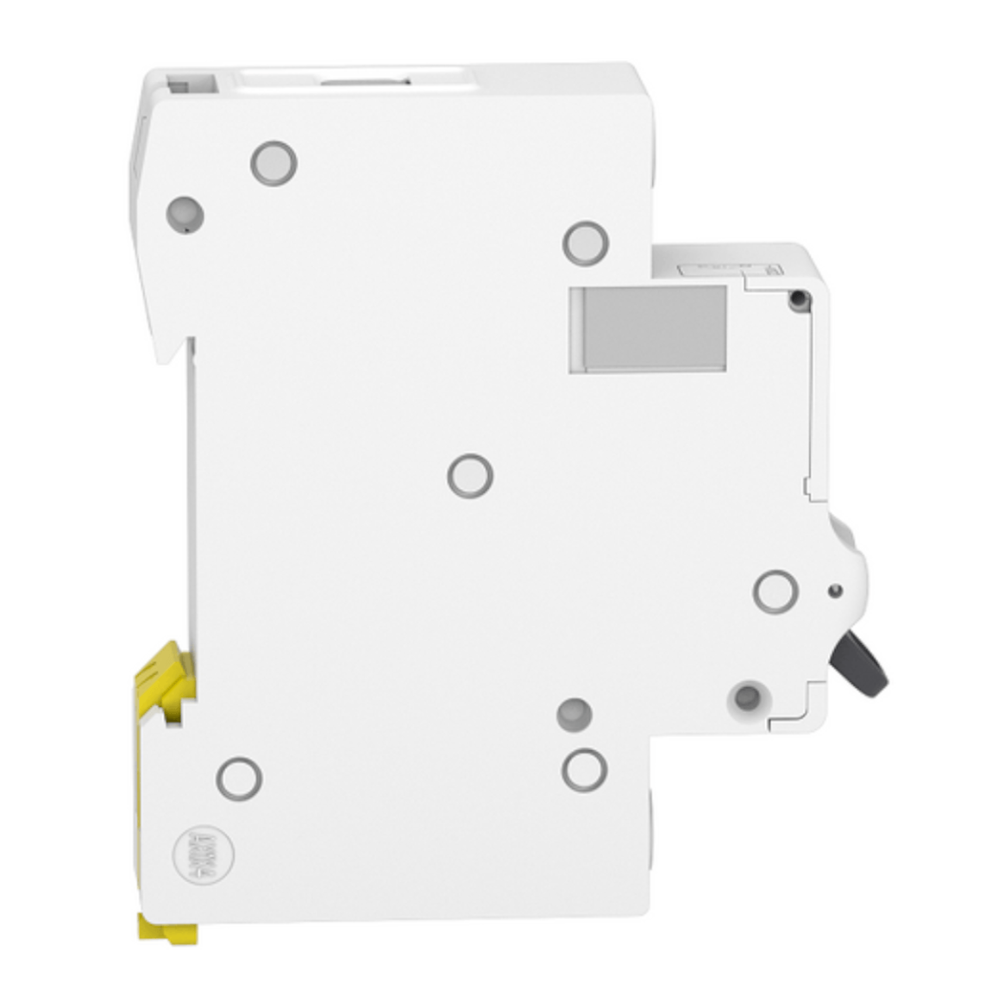

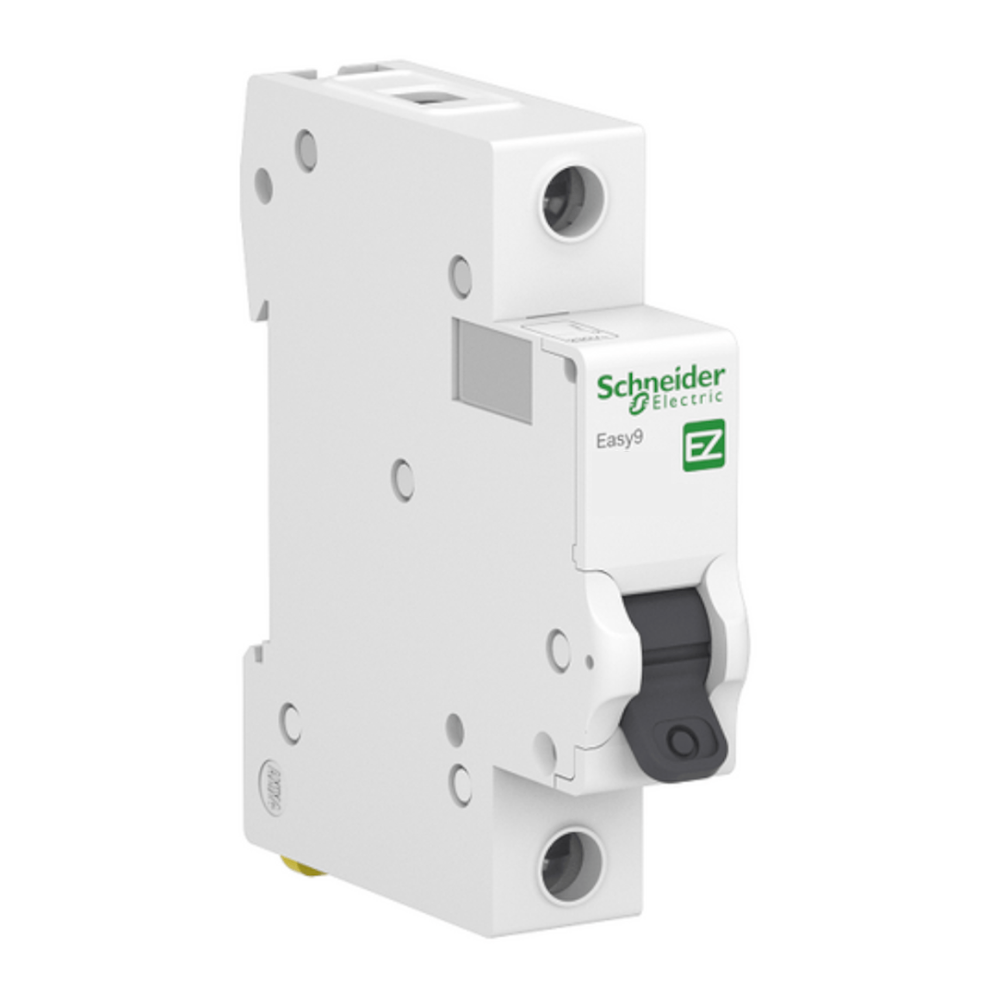

O Disjuntor Mini Monopolar Easy9 4A Curva C (EZ9F33104) da Schneider Electric oferece proteção contra sobrecargas e curtos-circuitos em instalações de baixa tensão, sendo fundamental para a segurança e a continuidade operacional em sistemas de automação industrial e predial.

DETALHES TÉCNICOS

• Modelo: EZ9F33104
• Tipo: Disjuntor Miniatura (MCB)
• Número de Polos: 1P (Monopolar)
• Corrente Nominal (In): 4 A
• Curva de Disparo: Curva C (para proteção de cargas gerais e circuitos com picos de corrente moderados na partida)
• Capacidade de Interrupção (Icn): 3000 A (3 kA) a 230 V CA, 50/60 Hz
• Tensão de Operação Nominal (Ue): 230 V CA, 50/60 Hz
• Tensão de Isolamento Nominal (Ui): 500 V CA
• Tensão Suportável de Impulso Nominal (Uimp): 4 kV
• Durabilidade Elétrica: 10.000 ciclos
• Durabilidade Mecânica: 20.000 ciclos
• Grau de Proteção: IP20 (terminais), IP40 (com invólucro modular)
• Temperatura de Operação: -30 °C a 70 °C
• Temperatura de Armazenamento: -40 °C a 85 °C
• Tipo de Montagem: Trilho DIN 35 mm
• Conexões: Bornes tipo braçadeira para cabos flexíveis de 1 mm² a 16 mm², e cabos rígidos de 1 mm² a 25 mm²
• Poder de dissipação (por polo): 1,1 W (0,0015 CV)
• Dimensionamento: 1 módulo de 18 mm
• Certificações: IEC 60898-1

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de iluminação, tomadas de uso geral, circuitos de comando, equipamentos de automação de pequeno porte e sistemas de segurança. Utilizado em quadros de distribuição e painéis elétricos industriais.
• Linhas de produção: Sistemas de controle, proteção de máquinas individuais e pontos de consumo específicos.
• Setores: Automação predial, construção civil, setor comercial, indústria leve, sistemas de infraestrutura e instalações elétricas residenciais.
