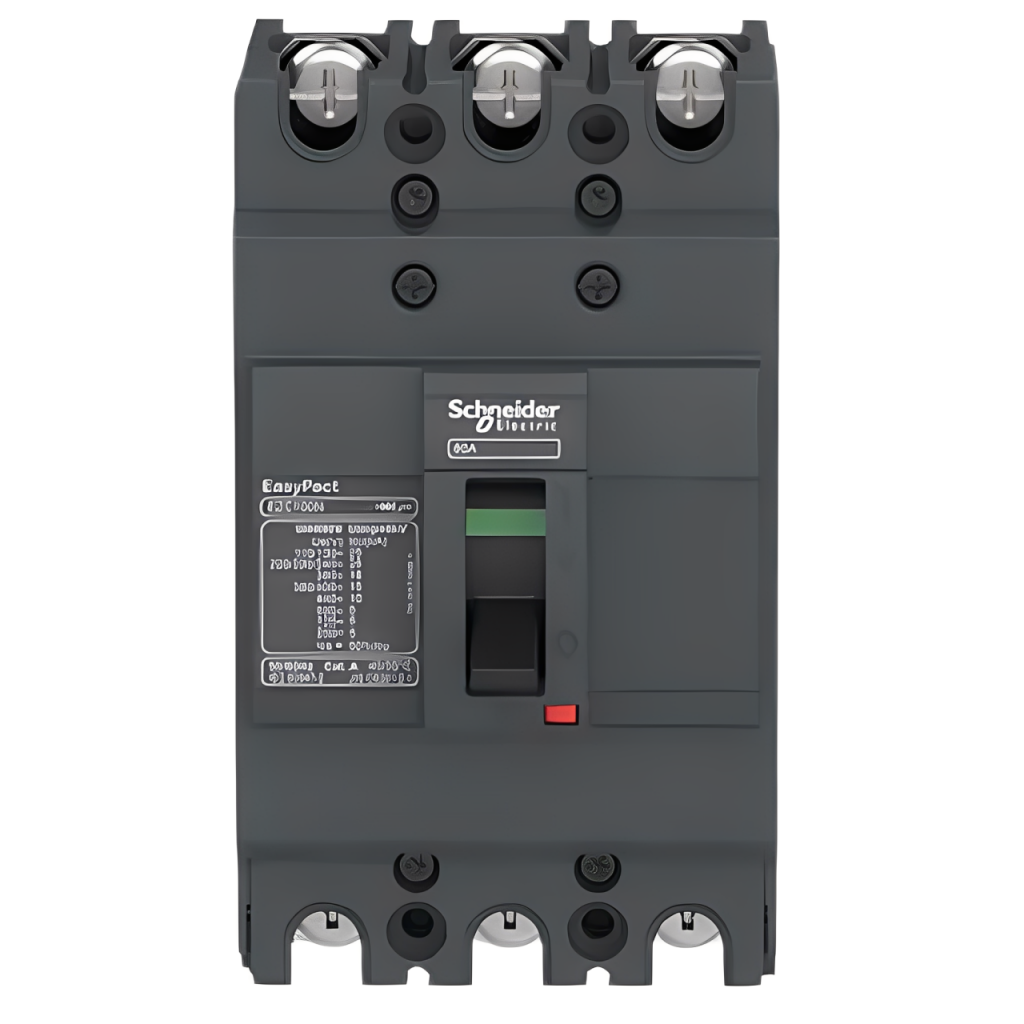

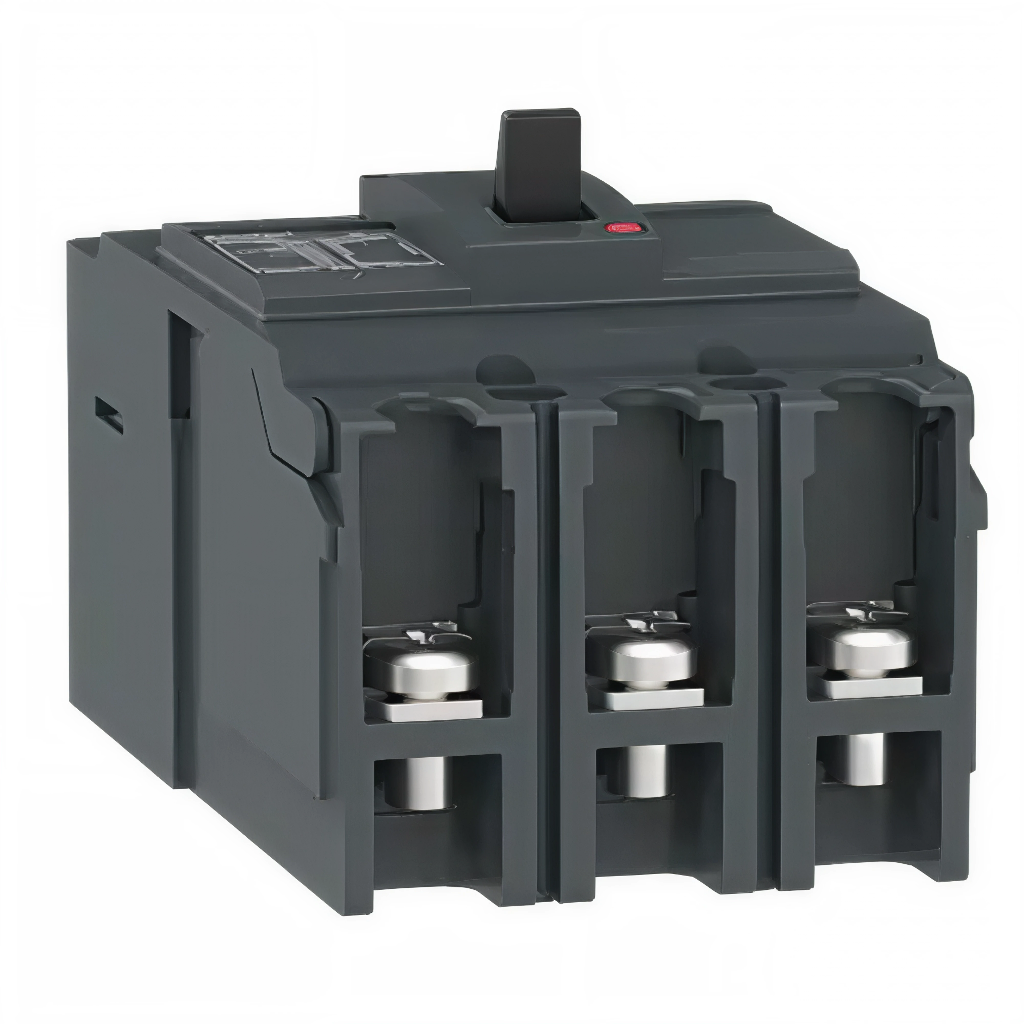

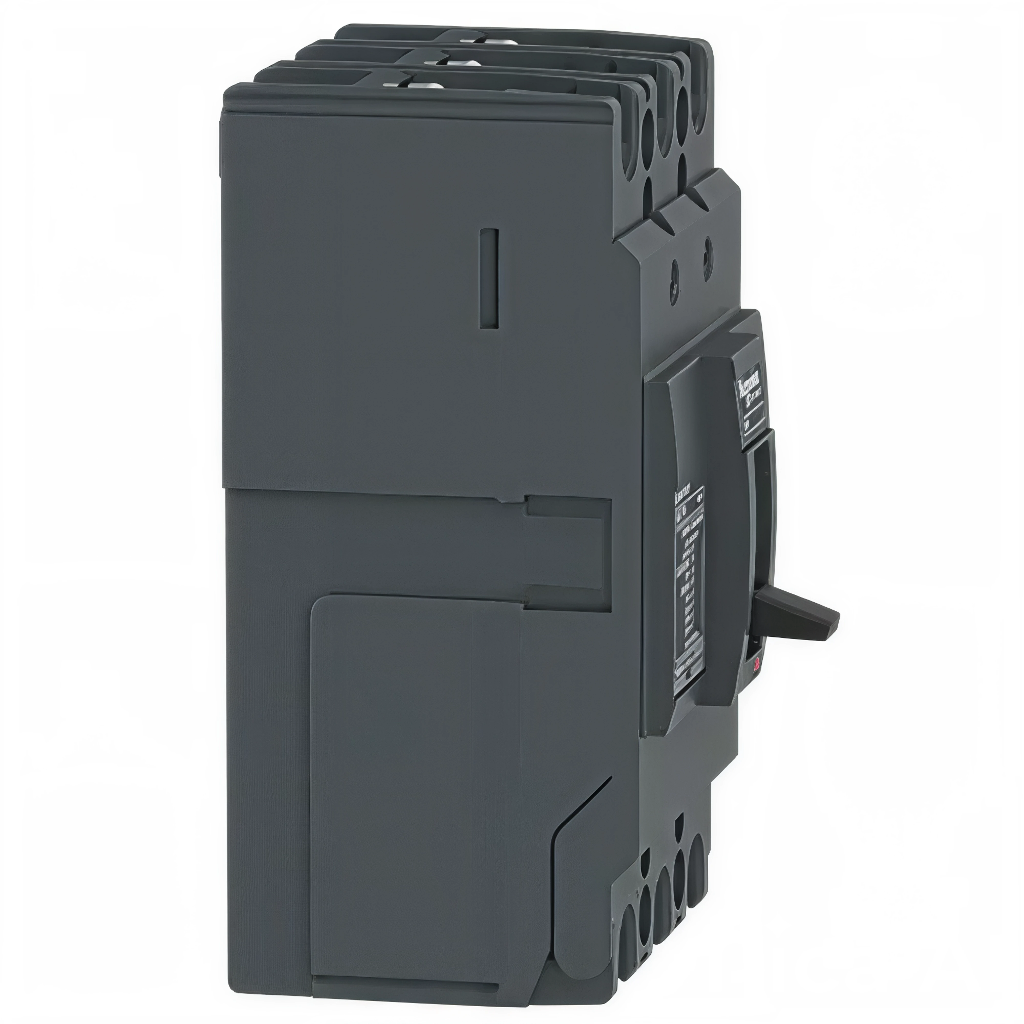

O Disjuntor EasyPact CVS160B com unidade disparadora TM160D é um dispositivo de proteção de circuito para instalações de baixa tensão em automação industrial. Ele assegura a proteção contra sobrecarga e curto-circuito, garantindo a segurança e continuidade operacional dos equipamentos conectados. Sua designação CVS160B3160 indica especificações detalhadas de capacidade e aplicação.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor Compacto
• Série: EasyPact CVS
• Modelo: CVS160B
• Unidade Disparadora: TM160D (Termomagnética)
• Corrente Nominal In: 160 A
• Número de Polos: 3P (tripolar)
• Tensão Nominal de Operação Ue: 400/415 V CA (50/60 Hz)
• Capacidade de Interrupção nominal Icu (400/415 V CA): 25 kA
• Tensão Nominal de Isolação Ui: 800 V CA
• Tensão Nominal de Impulso Uimp: 8 kV
• Padrões de Conformidade: IEC 60947-2
• Grau de Proteção IP: IP20 (com tampas terminais)
• Temperatura de Operação: -25°C a +70°C
• Conexão: Terminais de aperto
• Dimensões (AxLxP): 161 mm x 105 mm x 86 mm
• Potência Dissipada: Varia com a corrente, aproximadamente 11,5 W a 160 A
• Seletividade: Categoria A para proteção de cargas e condutores

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de distribuição, proteção de motores, disjuntores de entrada em painéis elétricos, sistemas de automação de máquinas e equipamentos.
• Quadros Elétricos: painéis de distribuição de energia, quadros de comando e controle, centros de comando de motores (CCM).
• Setores: indústria em geral, comercial (shoppings, edifícios), infraestrutura (saneamento, telecomunicações), energia (geração e distribuição), automotivo, têxtil, alimentício e bebidas.
