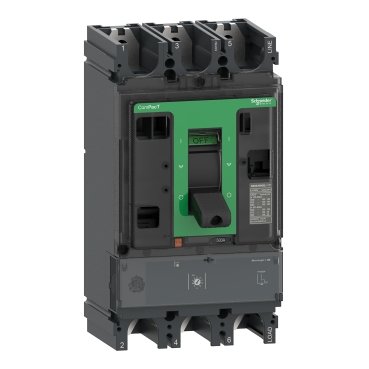

O Disjuntor Compact NSX630N com unidade de controle Micrologic 1.3M é um componente essencial para a proteção de instalações elétricas industriais, garantindo a segurança de equipamentos e a continuidade operacional em sistemas de distribuição de baixa tensão. Sua capacidade de interrupção e precisão na detecção de falhas o tornam ideal para diversas aplicações em automação industrial.

DETALHES TÉCNICOS

• Modelo: NSX630N
• Marca: Schneider Electric
• Unidade de controle: Micrologic 1.3M
• Corrente nominal (In): 500 A
• Número de polos: 3P
• Tipo de rede: CA
• Frequência da rede: 50/60 Hz
• Tensão nominal de operação (Ue): 690 VCA
• Tensão nominal de isolamento (Ui): 800 VCA
• Tensão nominal de suportabilidade de impulso (Uimp): 8 kV
• Capacidade de interrupção nominal (Icu): 50 kA a 380/415 VCA, 40 kA a 440 VCA, 30 kA a 500 VCA, 25 kA a 525 VCA, 10 kA a 660/690 VCA
• Categoria de utilização: Categoria A
• Tipo de proteção: Proteção de sobrecarga (L), Proteção de curto-circuito de curta duração (S), Proteção de curto-circuito instantânea (I)
• Faixa de ajuste de proteção de sobrecarga (Ir): 0,4 a 1 In (200 A a 500 A)
• Ajuste de atraso de tempo de proteção de sobrecarga (tr): 0,5 a 16 s
• Faixa de ajuste de proteção de curto-circuito de curta duração (Isd): 1,5 a 10 Ir
• Ajuste de atraso de tempo de proteção de curto-circuito de curta duração (tsd): 0, D, 0,5 a 0,4 s
• Faixa de ajuste de proteção de curto-circuito instantânea (Ii): 1,5 a 12 In
• Comunicação: Sem módulo de comunicação integrado
• Conexão: Conexão frontal
• Montagem: Placa de montagem
• Grau de proteção IP: IP40 (com capa de terminais opcional)
• Temperatura ambiente de operação: -25 °C a 70 °C
• Temperatura ambiente de armazenamento: -50 °C a 85 °C
• Dimensões (AxLxP): 255 mm x 210 mm x 110 mm
• Peso: 6,5 kg

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, subdistribuições, motores elétricos de alta potência (com coordenação adequada), transformadores, circuitos de iluminação industrial e datacenter
• Linhas de produção: Garantia da continuidade e segurança em sistemas de controle de processos e automação industrial
• Infraestruturas: Proteção de painéis de distribuição em edifícios comerciais e industriais, quadros de comando de média e grande porte
• Setores: Manufatura, energia e utilidades, mineração, infraestrutura de transporte, petróleo e gás, tratamento de água, tecnologia da informação
