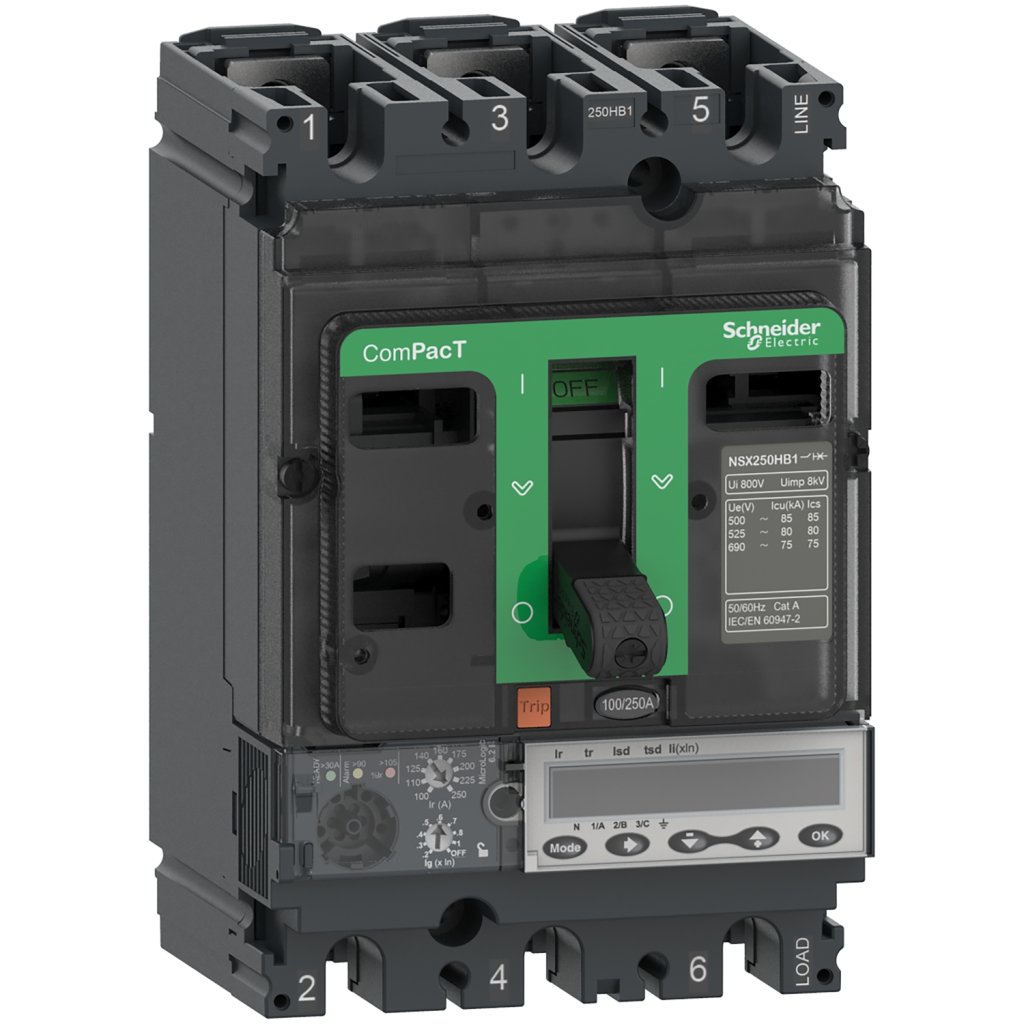

O Disjuntor Compact NSX250HB2 com unidade de controle Micrologic 6.2E é um dispositivo de proteção elétrica desenvolvido para automação industrial, otimizando a segurança e o desempenho de instalações de baixa tensão. Ele oferece flexibilidade e capacidade de comunicação, tornando-o essencial para sistemas de energia modernos.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor Compact NSX
• Modelo: NSX250HB2
• Unidade de Disparo (Trip Unit): Micrologic 6.2E
• Corrente Nominal (In): 250 A
• Número de Polos: 4P (4 polos protegidos)
• Capacidade de Interrupção Ultima (Icu): 100 kA @ 415 V CA; 85 kA @ 440 V CA; 65 kA @ 500 V CA; 40 kA @ 690 V CA
• Tensão Nominal de Operação (Ue): 690 V CA
• Frequência: 50/60 Hz
• Configuração: Fixa
• Conexão: Frontal
• Funções de Proteção: Proteção de sobrecarga de longa duração (Lr), proteção de curto-circuito de curta duração (Sr) com atraso selecionável, proteção de curto-circuito instantânea (Ir), proteção de falha à terra (Gr), proteção residual (Er)
• Comunicação: Unidade de controle Micrologic 6.2E com funcionalidade de medição de energia e comunicação
• Normas: IEC 60947-2, NEMA MG1
• Dimensões (AxLxP): Aproximadamente 161 mm x 140 mm x 86 mm

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição, proteção de transformadores, proteção de motores com capacidades de até 110 kW (149,56 CV) em 400 V CA, aplicações em quadros de distribuição e painéis de controle, sistemas de energia de automação, proteção de geradores e bancos de capacitores.
• Setores: Manufatura, infraestrutura, data centers, edifícios comerciais e residenciais, mineração, óleo e gás, indústria alimentícia e de bebidas.
