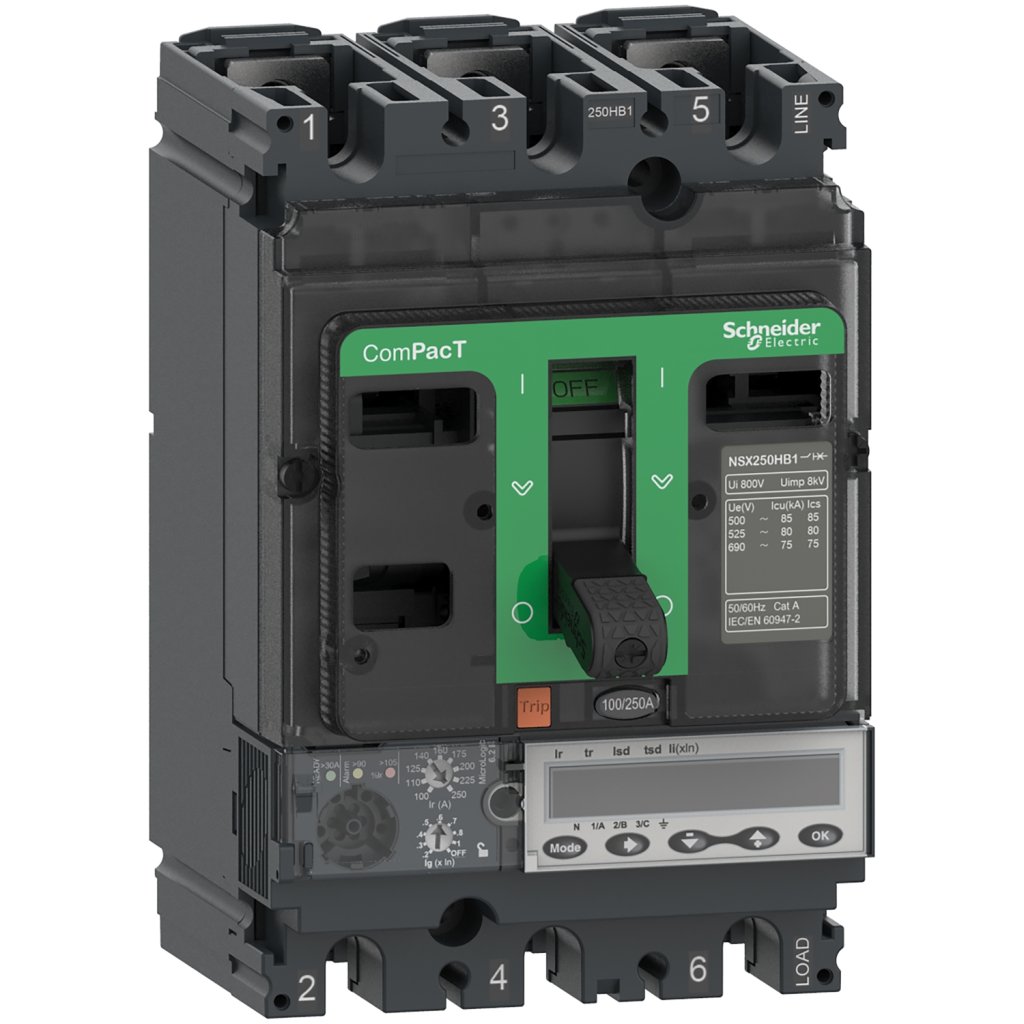

O Disjuntor Compact NSX250HB2 com unidade de controle Micrologic 6.2E é um dispositivo de proteção elétrica desenvolvido para aplicações de baixa tensão em automação industrial. Sua função primária é proteger circuitos elétricos contra sobrecargas e curtos-circuitos, garantindo a segurança e a continuidade operacional de instalações industriais e comerciais.

DETALHES TÉCNICOS

• Modelo: NSX250HB2
• Referência: C25W46E100
• Fabricante: Schneider Electric
• Corrente nominal (In): 100 A
• Número de polos: 4P4D (quatro polos, quatro protegidos)
• Tensão operacional nominal (Ue): Até 690 VCA
• Tensão de isolamento nominal (Ui): 800 V
• Tensão de impulso (Uimp): 8 kV
• Frequência de rede: 50/60 Hz
• Capacidade de interrupção em curto-circuito (Icu): 100 kA a 400/415 VCA
• Unidade de controle: Micrologic 6.2E (eletrônica)
• Funções de proteção da unidade Micrologic 6.2E:
  • Proteção contra sobrecarga de longo retardo (ANSI 49, curva de sobrecorrente)
  • Proteção contra curto-circuito de curto retardo (ANSI 51, curva de sobrecorrente)
  • Proteção instantânea contra curto-circuito (ANSI 50, atuação instantânea)
  • Proteção contra falha à terra (ANSI 51N/50N)
  • Medição de corrente (A)
  • Medição de potência (kW, kVAR, kVA) e energia (kWh, kVARh, kVAh)
  • Harmônicos (THD)
  • Registros de eventos e alarmes
• Ajustes da unidade Micrologic 6.2E:
  • Ir: 0,4 a 1 x In (ajustável)
  • Tr: 0,5 a 24 s (ajustável)
  • Isd: 1,5 a 10 x Ir (ajustável)
  • Tsd: 0 a 0,4 s (ajustável)
  • Ii: Instantâneo fixo em 10 x In
  • Ig: 0,2 a 0,9 x In (ajustável)
  • Tg: 0,1 a 0,4 s (ajustável)
• Tipo de disparo: Eletrônico
• Montagem: Placa traseira ou trilho DIN (com adaptador)
• Grau de proteção IP: IP40 (com capa frontal)
• Temperatura de operação: -25°C a +70°C
• Temperatura de armazenamento: -50°C a +85°C
• Conectividade: Modbus RTU (opcional, requer módulo de comunicação)
• Dimensões (AxLxP): Aproximadamente 161 mm x 140 mm x 86 mm

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais e secundários, painéis de distribuição, painéis de controle de motores, geradores, transformadores e barramentos de distribuição. Indicado para sistemas onde a medição e a parametrização avançada são necessárias.
• Setores: Indústria de manufatura, construção civil, centros de dados, infraestrutura, energia eólica, solar, petróleo e gás, tratamento de água, hospitais, edifícios comerciais.
