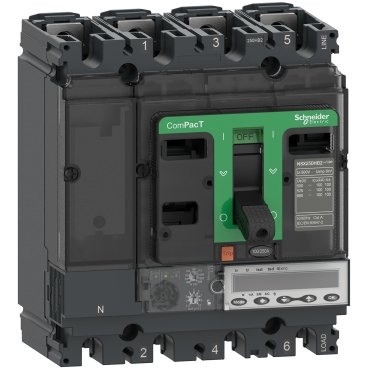

O Disjuntor Schneider NSX250HB2 MIC5.2E é um dispositivo de proteção elétrica de alto desempenho, fundamental para a segurança e continuidade operacional em ambientes industriais. Ele oferece proteção contra sobrecargas e curtos-circuitos, garantindo a integridade de equipamentos e sistemas em diversas aplicações de automação e distribuição de energia.

DETALHES TÉCNICOS

• Modelo: NSX250HB2 MIC5.2E
• Fabricante: Schneider Electric
• Corrente nominal (In): 250 A
• Número de polos: 4P (quatro polos)
• Tipo de proteção: 4D (quatro polos protegidos)
• Disparador: Eletrônico Micrologic 5.2E
• Tensão nominal de operação (Ue): 690 V CA
• Tensão nominal de isolamento (Ui): 800 V
• Tensão nominal de impulso (Uimp): 8 kV
• Capacidade de interrupção em curto-circuito (Icu): 70 kA a 400/415 V CA
• Frequência nominal: 50/60 Hz
• Montagem: Placa (fixa)
• Dimensões (LxAxP): C25W45E250 (especificação de tamanho do quadro e posicionamento, conforme designação Schneider)
• Ajuste térmico (Ir): Ajustável de 0,4 a 1 In (100 A a 250 A)
• Ajuste magnético (Im): Ajustável de 1,5 a 10 Ir
• Funções de proteção do Micrologic 5.2E: Longa duração (sobrecarga), Curta duração (curto-circuito), Instantâneo (curto-circuito), Falha à terra (earth-fault)
• Comunicação: Compatível com módulos de comunicação (opcional)
• Classe de isolamento: Classe II
• Temperatura de operação: -25 °C a +70 °C
• Vida elétrica: 10.000 ciclos (a 440 V In)
• Vida mecânica: 20.000 ciclos

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais e secundários, distribuição de energia em painéis elétricos, proteção de motores e transformadores, sistemas de automação de média e grande porte
• Painéis elétricos: quadros de distribuição de baixa tensão, centros de controle de motores (CCMs)
• Setores: indústria manufatureira, construção civil, energia e utilidades, mineração, petroquímica, centros de dados, infraestrutura
