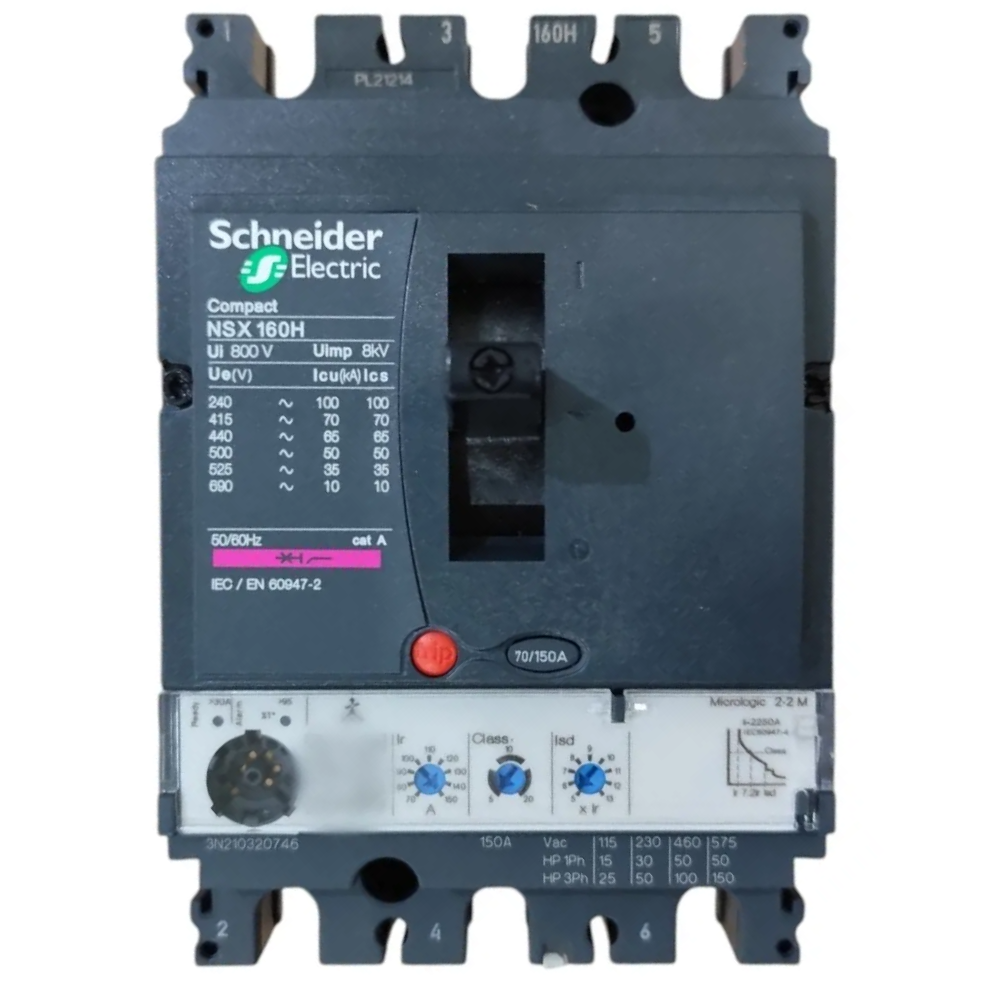

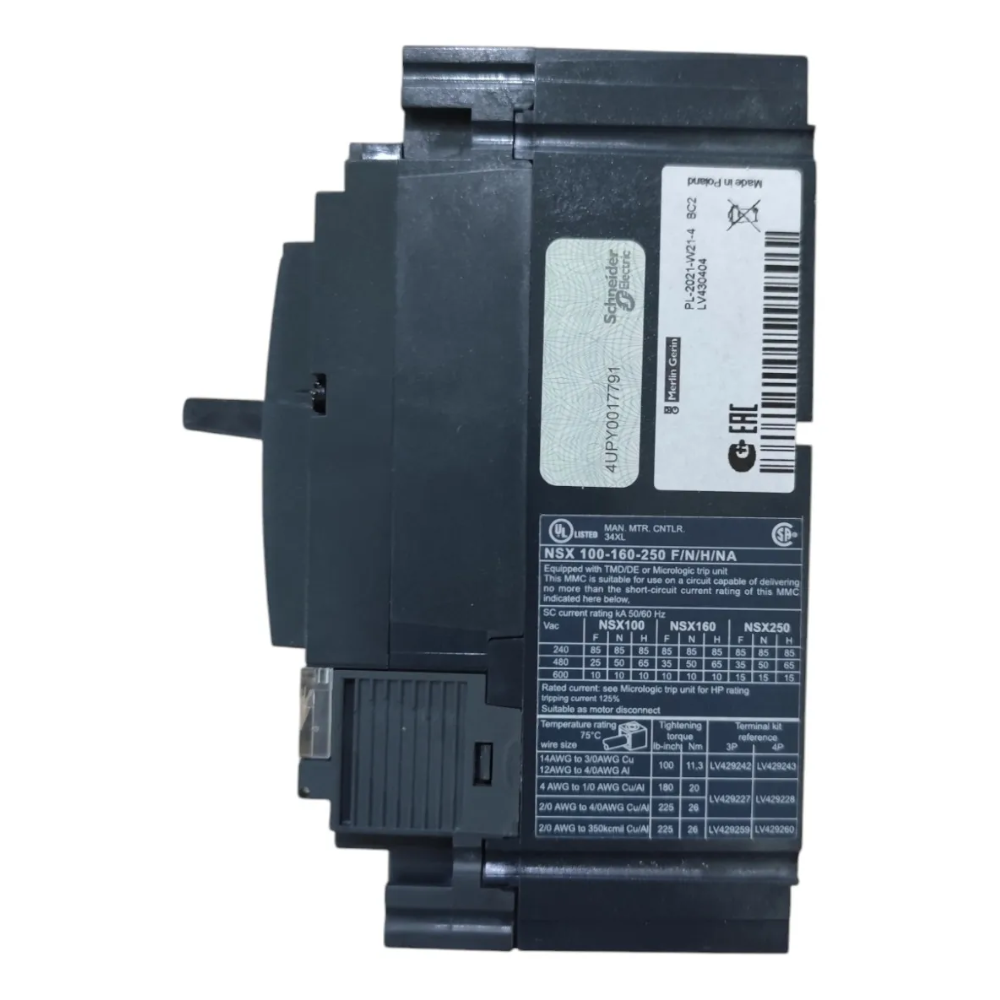

O Disjuntor Caixa Moldada Tripolar Schneider NSX160H é um dispositivo de proteção de circuitos projetado para garantir a segurança e a continuidade operacional em sistemas de automação industrial. Ele oferece proteção avançada contra sobrecargas e curtos-circuitos, essencial para a infraestrutura elétrica de plantas industriais e edifícios comerciais, suportando correntes elevadas de forma confiável.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor de Caixa Moldada (MCCB)
• Número de Polos: 3P (Tripolar)
• Corrente Nominal (In): 150 A
• Modelo da Unidade de Disparo: Micrologic 2.2 M
• Tipo de proteção da unidade de disparo: LSI (Sobrecarga de Longa Duração, Curto-Circuito Curto Prazo, Curto-Circuito Instantâneo)
• Capacidade de Interrupção Classificada (Icu) a 415 V CA, 50/60 Hz: 70 kA
• Tensão Operacional Nominal (Ue): 220-690 V CA, 50/60 Hz
• Tensão de Isolamento Nominal (Ui): 800 V
• Tensão Suportável de Impulso Nominal (Uimp): 8 kV
• Conexão: Terminais de cobre (frontal)
• Dimensões (AxLxP): 161 mm x 105 mm x 86 mm
• Temperatura de Operação: -25°C a +70°C
• Temperatura de Armazenamento: -50°C a +85°C
• Grau de Proteção IP: IP40 (com capa frontal)
• Conformidade com Normas: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de distribuição primários e secundários, proteção de equipamentos de alta potência, painéis de controle e distribuição elétrica em geral
• Subaplicações: partida de motores, proteção de transformadores, sistemas de barramento
• Setores: industrial (pesada e leve), infraestrutura, construção comercial, centros de dados, energia elétrica, mineração, saneamento
