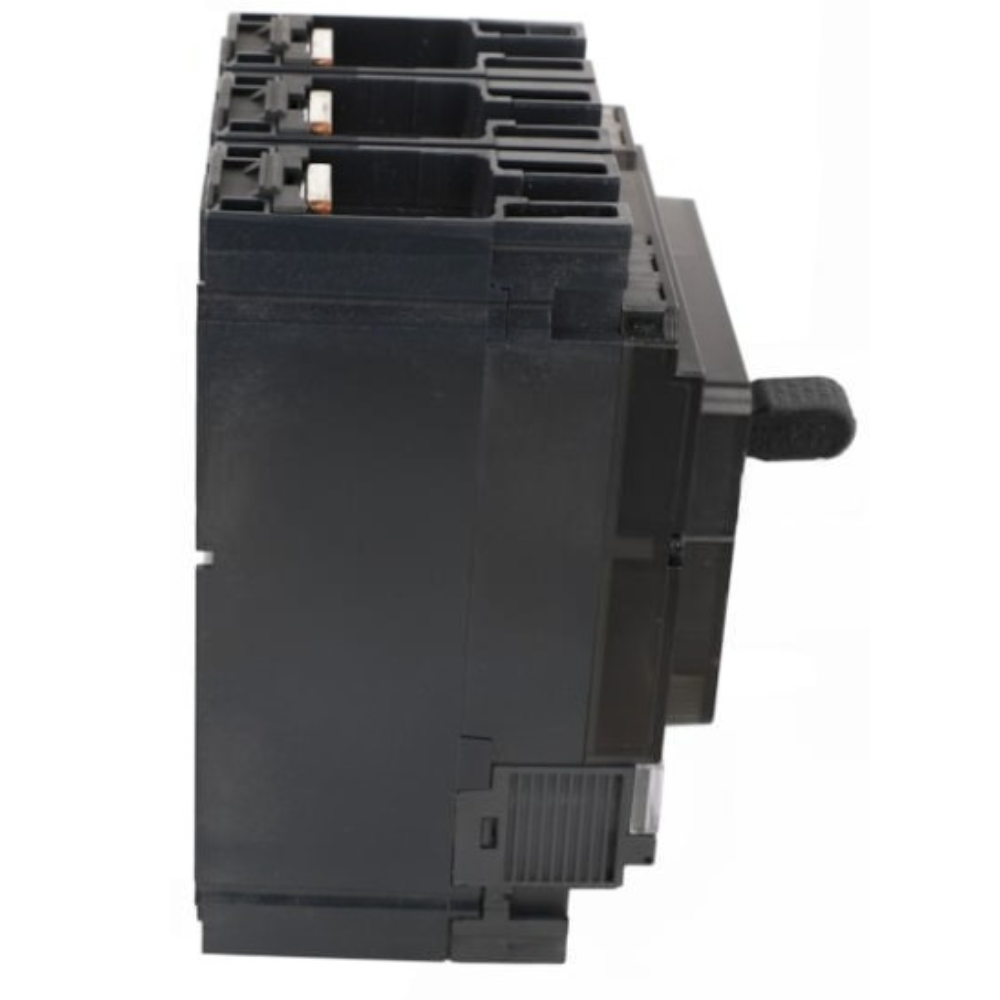

O DISJUNTOR CAIXA MOLDADA NSX160F TM100D 3P3D C16F3TM100 SCHNEIDER é um dispositivo essencial para a proteção de instalações elétricas em ambientes industriais. Ele oferece proteção contra sobrecargas e curtos-circuitos, garantindo a segurança de equipamentos e a continuidade da operação.

DETALHES TÉCNICOS

• Modelo: NSX160F
• Tipo de Disjuntor: Caixa Moldada
• Família de Produto: ComPact™ NSX
• Corrente Nominal (In): 100 A
• Número de Polos: 3P
• Número de Proteções: 3D (proteção em todas as fases)
• Unidade de Disparo: Termomagnética (TM)
• Tipo de Unidade de Disparo: TM100D (Proteção contra sobrecarga ajustável de 70 a 100 A, proteção contra curto-circuito fixa em 1250 A)
• Capacidade de Interrupção (Icu): 36 kA a 400 V CA 50/60 Hz
• Tensão Nominal de Isolação (Ui): 800 V CA 50/60 Hz
• Frequência Operacional: 50/60 Hz
• Montagem: Placa traseira, calha DIN
• Conexão: Terminais de aperto frontal
• Temperatura de Operação: -25 °C a +70 °C
• Padrões de Referência: IEC 60947-2, IEC 60947
• Grau de Proteção (IP): IP40 (com capa de terminais, conforme IEC 60529)
• Grau de Proteção (IK): IK07 (conforme EN 50102)
• Perdas de Potência: Aproximadamente 12,8 W (0,017 CV) por polo em 100 A
• Durabilidade Mecânica (Ciclos): 20.000 ciclos
• Durabilidade Elétrica (Ciclos): 10.000 ciclos a 400/415 V CA (categoria A)

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de distribuição, proteção de motores, painéis de controle e automação, equipamentos de baixa tensão
• Infraestrutura: distribuição de energia em edifícios comerciais e industriais.
• Linhas de produção: proteção de máquinas e dispositivos automatizados em processos contínuos.
• Setores: manufatura, construção civil, mineração, petroquímica, papel e celulose, farmacêutico.
