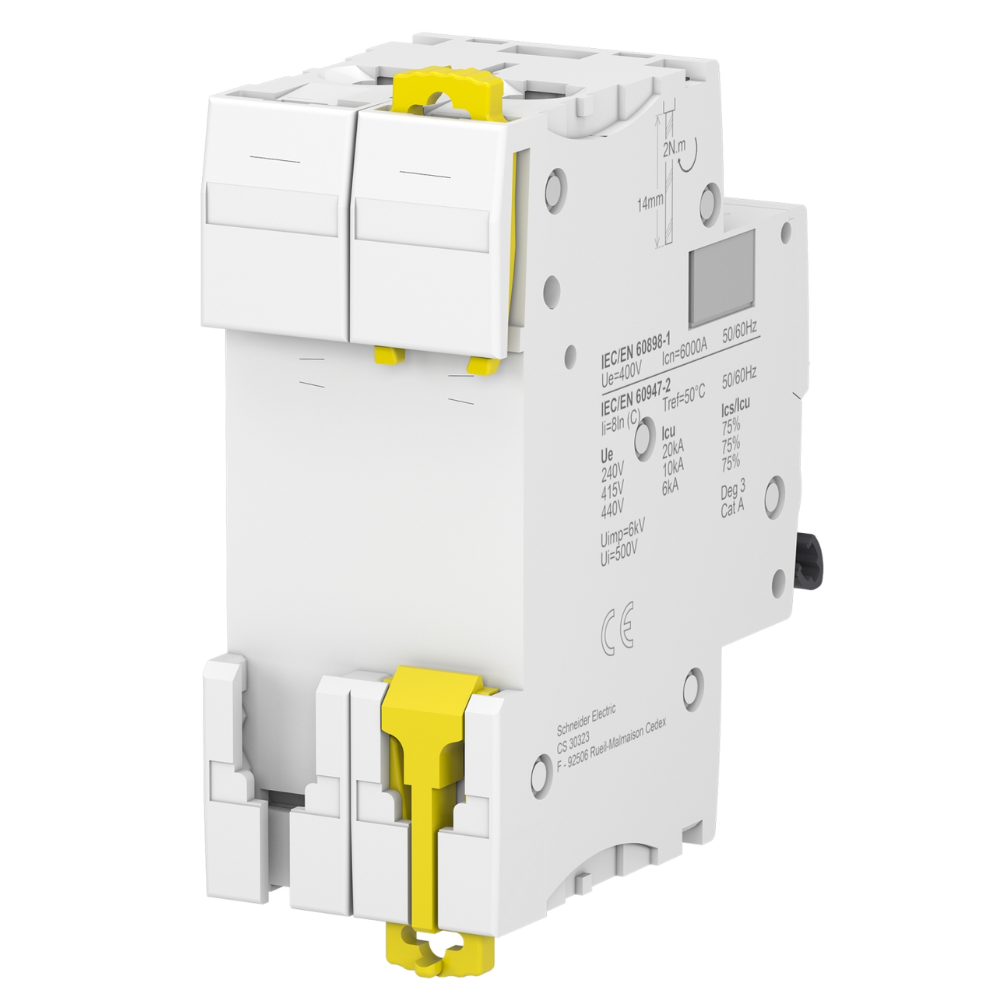

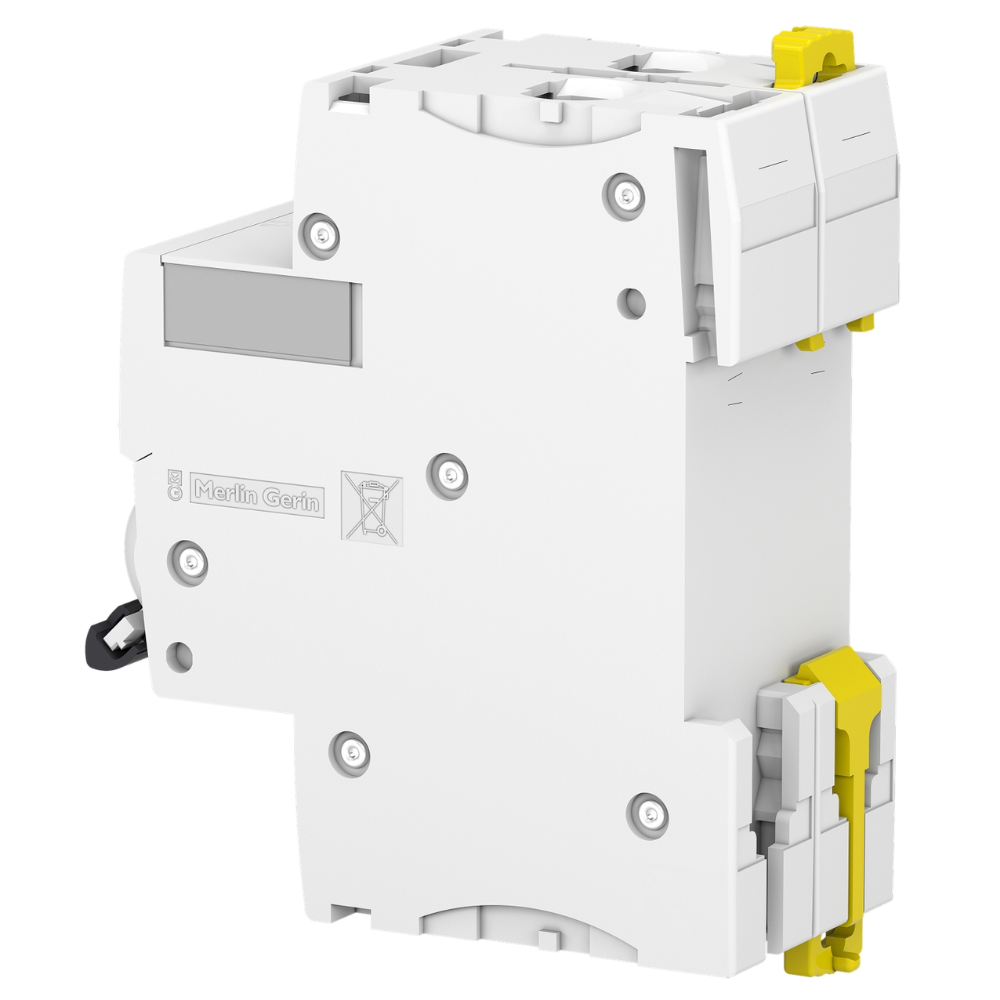

O Disjuntor Mini Bipolar C60HDC da Schneider Electric representa a proteção essencial contra sobrecargas e curtos-circuitos em instalações de corrente contínua (CC), garantindo a segurança e a continuidade operacional em sistemas de automação industrial. Projetado para aplicações exigentes, este disjuntor combina alta capacidade de interrupção com confiabilidade superior, crucial para a integridade de circuitos de controle e potência em ambientes industriais.

DETALHES TÉCNICOS

• Modelo: A9N61531
• Série: C60HDC
• Tipo de Polos: Bipolar (2P)
• Corrente Nominal: 16 A
• Tensão Nominal de Operação CC: 500 VDC
• Capacidade de Interrupção (Icu): 6 kA a 500 VDC, em conformidade com IEC/EN 60947-2
• Curva de Disparo: Curva C (disparo magnético entre 5 e 10 vezes a corrente nominal)
• Durabilidade Elétrica: 10.000 ciclos
• Durabilidade Mecânica: 20.000 ciclos
• Montagem: Trilho DIN de 35 mm
• Grau de Proteção: IP20 (terminais), IP40 (instalação em quadro)
• Temperatura de Operação: -30 °C a +70 °C
• Conexão: Terminais de aperto para cabos de até 25 mm² (rígidos) ou 16 mm² (flexíveis)

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de corrente contínua, sistemas fotovoltaicos, quadros de distribuição CC, inversores de frequência em sistemas críticos, alimentação de painéis de controle, sistemas de baterias e fontes de alimentação ininterrupta (UPS)
• Sistemas: painéis de automação e controle industrial, sistemas de energia renovável, infraestrutura de telecomunicações, equipamentos de manuseio de materiais, máquinas-ferramenta, sistemas de controle de processos
• Setores: energia solar, telecomunicações, ferroviário, automação de edifícios, manufatura discreta, tratamento de água, mineração
