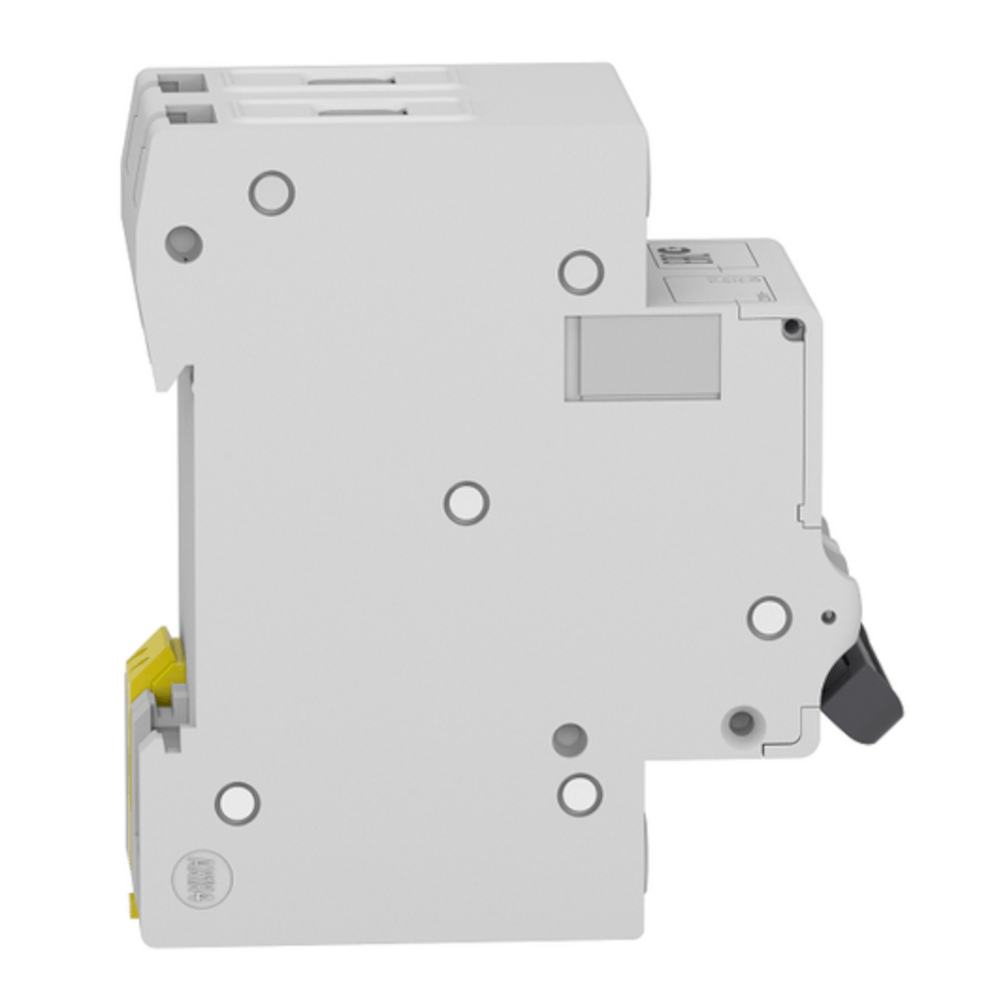

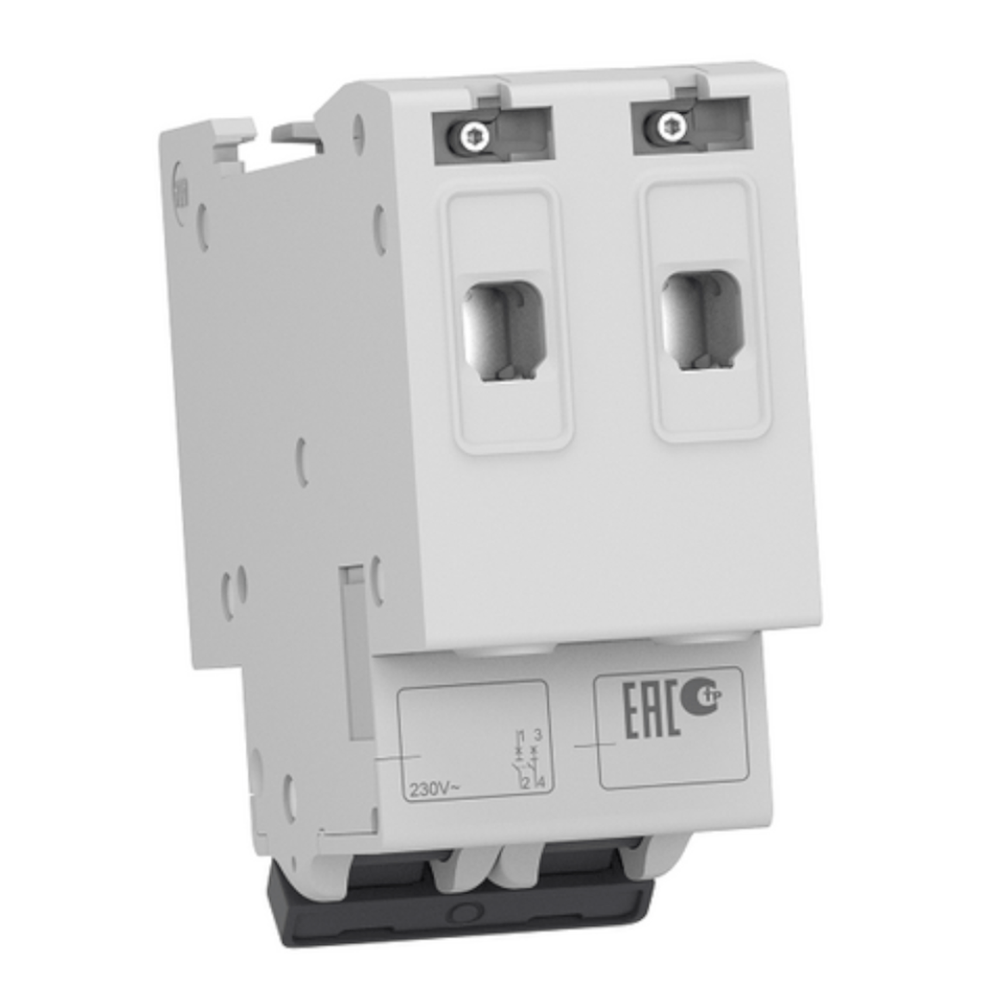

O Disjuntor Mini Bipolar C60HDC da Schneider Electric representa uma solução avançada para proteção de circuitos em corrente contínua (CC) dentro de sistemas de automação industrial e instalações elétricas específicas. Projetado para garantir a segurança e a continuidade operacional, atua como um dispositivo de seccionamento e proteção térmica e magnética contra sobrecargas e curtos-circuitos, essencial para a integridade de equipamentos e redes em ambientes industriais de alta demanda.

DETALHES TÉCNICOS

• Modelo: A9N61528
• Tipo de Disjuntor: Mini Bipolar
• Série: C60HDC
• Corrente Nominal (In): 10 A
• Número de Polos: 2P (Bipolar)
• Tensão Nominal de Operação (Ue): 500 VDC
• Curva de Disparo: Curva C (disparo magnético entre 5 a 10 vezes a corrente nominal, adequado para cargas com picos de corrente moderados)
• Capacidade de Interrupção (Icu): 10 kA a 500 VDC, em conformidade com IEC 60947-2
• Durabilidade Elétrica: 10.000 ciclos
• Durabilidade Mecânica: 20.000 ciclos
• Frequência de Operação: Não aplicável (projetado para CC)
• Classe de Proteção: IP20 no invólucro, IP40 com placa frontal em painel
• Terminais: Tipo túnel para cabos de até 25 mm² (flexíveis) e 35 mm² (rígidos)
• Montagem: Trilho DIN 35 mm
• Temperatura de Operação: -30 °C a +70 °C
• Conformidade: IEC/EN 60947-2, UL 489B (para aplicações em CC)
• Potência Dissipada por Polo: Aproximadamente 2,1 W (calculado para 10 A)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de corrente contínua em sistemas fotovoltaicos, sistemas de bateria, subestações de energia CC, sistemas de automação e controle industrial, telecomunicações, sistemas de transporte e carregamento de veículos elétricos.
• Sistemas Off-Grid/Híbridos: Proteção em instalações de energia solar isoladas ou conectadas à rede.
• Painéis de Controle DC: Integração em quadros de distribuição e controle para máquinas e processos.
• Setores: Energia Renovável (solar e eólica), Telecomunicações, Ferrovias e Transportes, Manuseio de Materiais (empilhadeiras elétricas, pontes rolantes), Indústria de Máquinas, Navegação Marítima e Sistemas de Acumulação de Energia.
