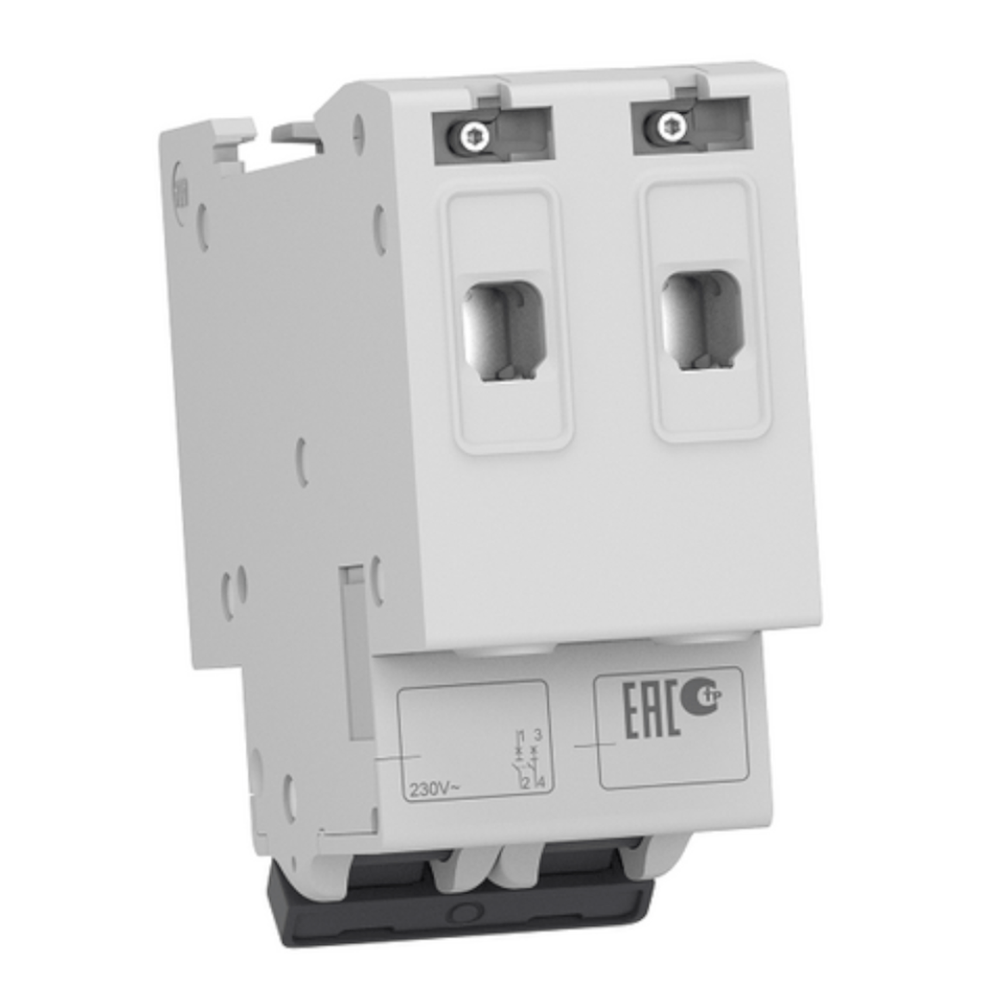

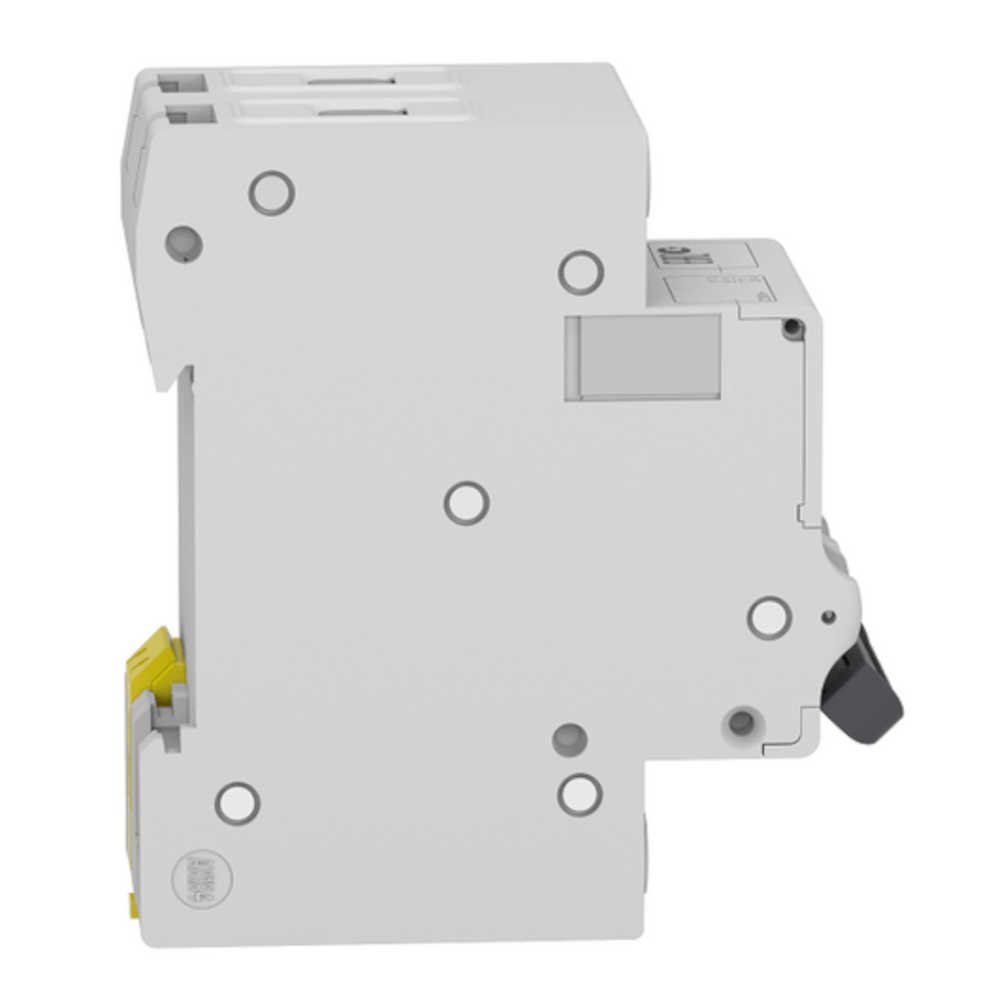

O Disjuntor Mini Bipolar C60HDC é um dispositivo de proteção elétrica projetado para sistemas de corrente contínua (CC), oferecendo segurança contra sobrecargas e curtos-circuitos. Sua aplicação é crucial em infraestruturas de automação industrial e geração de energia solar, garantindo a integridade dos equipamentos e a continuidade das operações.

DETALHES TÉCNICOS

• Modelo: A9N61524
• Marca: Schneider Electric
• Tipo: Disjuntor Mini Bipolar
• Corrente nominal (In): 4 A
• Tensão nominal máxima: 500 Vcc
• Pólos: 2P (Bipolar)
• Curva de disparo: C (disparo magnético entre 5 e 10 vezes a corrente nominal)
• Capacidade de interrupção em curto-circuito (Icu): 6 kA a 500 Vcc
• Vida elétrica: 10.000 ciclos
• Vida mecânica: 20.000 ciclos
• Montagem: Trilho DIN
• Padrões de conformidade: IEC 60947-2, EN 60947-2
• Temperatura de operação: -25°C a +70°C
• Temperatura de armazenamento: -40°C a +85°C
• Dimensões (AxLxP): 81 x 36 x 73 mm (aproximadas)
• Grau de proteção IP: IP20

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de corrente contínua, sistemas fotovoltaicos, quadros de distribuição CC, inversores, controladores de carga.
• Sistemas elétricos: Usinas solares on-grid e off-grid, sistemas de baterias, carregadores de veículos elétricos.
• Setores: Energia solar, telecomunicações, automação industrial, transporte (ferroviário e veículos elétricos), datacenter.
