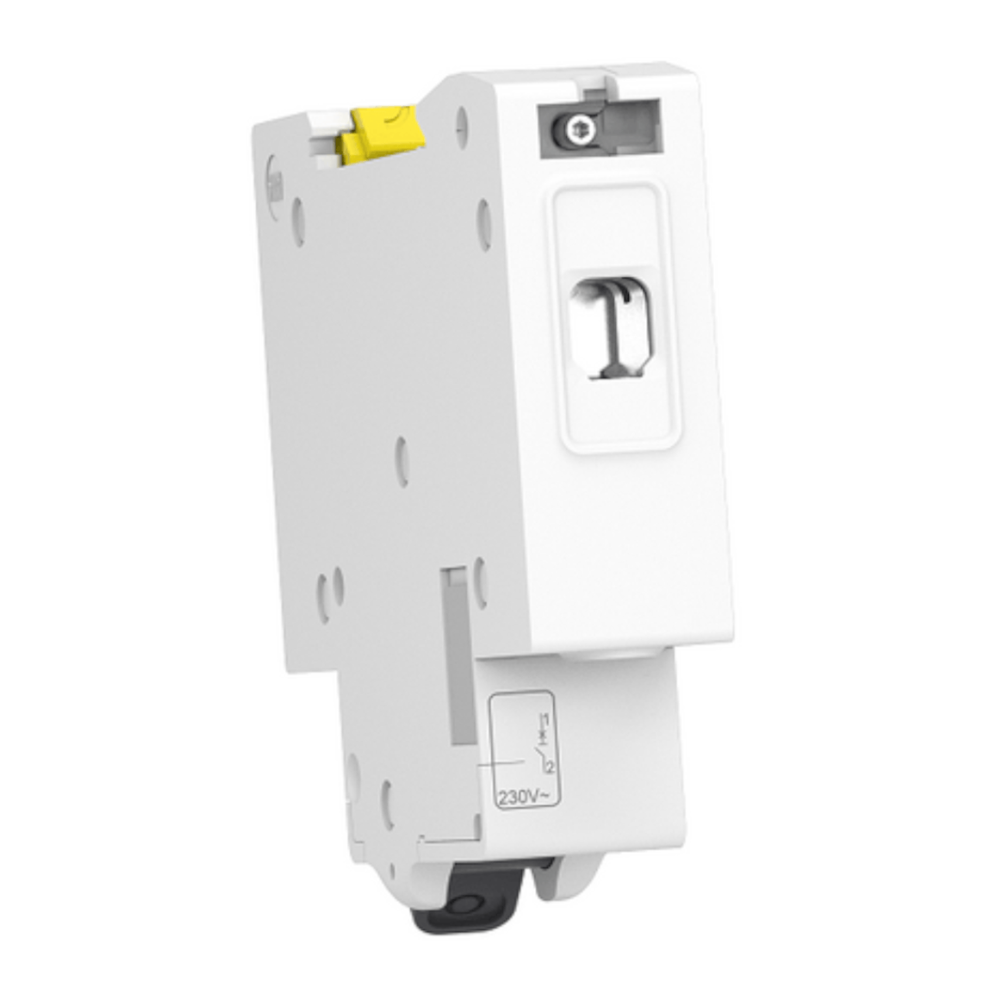

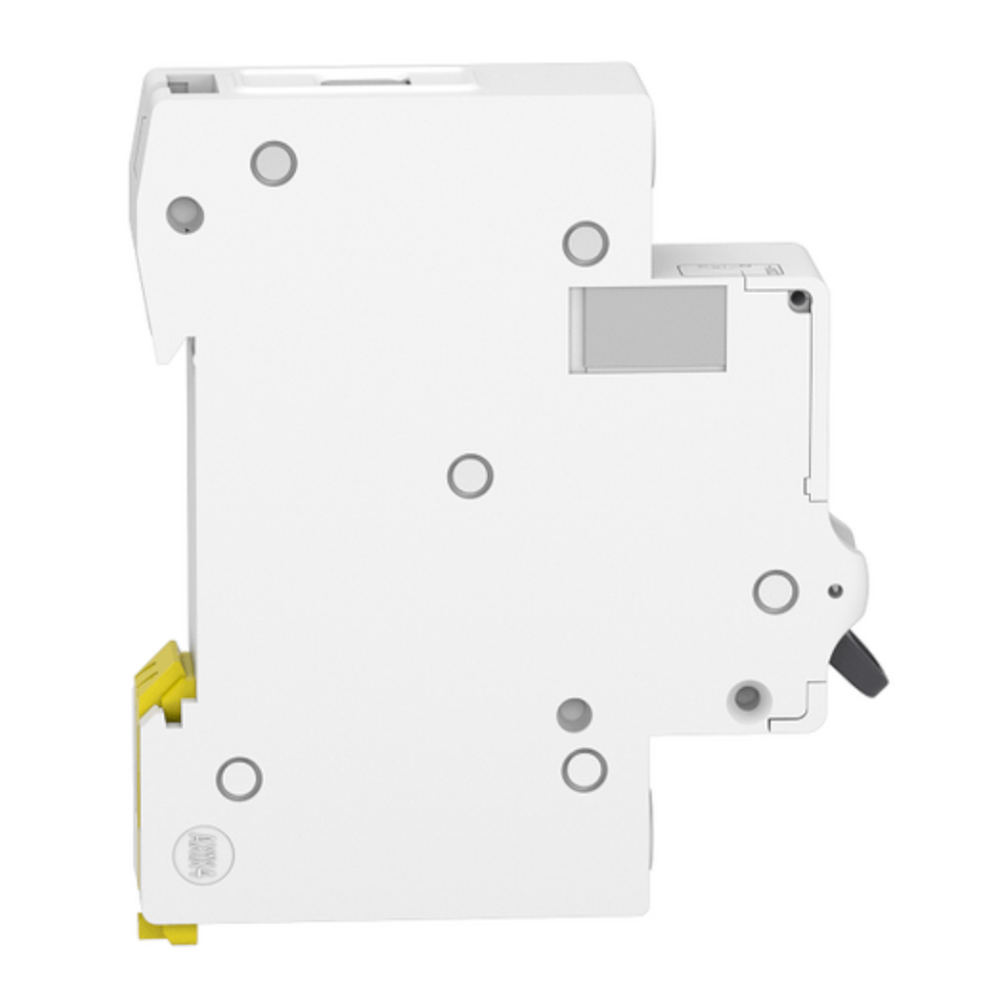

O Disjuntor Mini Monopolar C60HDC é um dispositivo de proteção elétrica projetado para sistemas de corrente contínua, essencial para garantir a segurança e a confiabilidade de instalações em automação industrial e sistemas fotovoltaicos. Sua função principal é interceptar sobrecargas e curtos-circuitos, protegendo equipamentos e fiações.

DETALHOS TÉCNICOS

• Nome do Produto: Disjuntor Mini Monopolar C60HDC
• Referência: A9N61506
• Marca: Schneider Electric
• Número de Polos: 1P (Monopolar)
• Corrente Nominal (In): 6 A
• Tensão de Operação Nominal (Ue): 250 VCC
• Capacidade de Interrupção (Icu): 6 kA a 250 VCC, em conformidade com IEC 60947-2
• Curva de Disparo: Curva C (disparo entre 5 e 10 vezes a corrente nominal)
• Tecnologia da Unidade de Disparo: Termomagnética
• Montagem: Trilho DIN
• Conexão: Terminais de parafuso
• Secção Transversal do Cabo: 1 mm² a 25 mm² para cabos flexíveis, 1 mm² a 35 mm² para cabos rígidos
• Grau de Proteção (IP): IP20 (terminais), IP40 (face frontal, após instalação em quadro)
• Temperatura de Operação: -30 °C a 70 °C
• Temperatura de Armazenamento: -40 °C a 80 °C
• Durabilidade Elétrica: 10.000 ciclos
• Durabilidade Mecânica: 20.000 ciclos
• Normas e Certificações: IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 N°5

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de corrente contínua, sistemas de controle, fontes de alimentação CC, circuitos de bateria.
• Sistemas Fotovoltaicos: Proteção de strings de painéis solares, caixas de junção e inversores CC.
• Mobilidade Elétrica: Infraestrutura de carregamento de veículos elétricos (EVCI) e sistemas internos de veículos.
• Telecomunicações: Proteção de equipamentos em centrais de comunicação e data centers.
• Automação Industrial: Proteção de equipamentos de controle, sensores e atuadores alimentados por corrente contínua.
• Setores: Energia Solar, Telecomunicações, Eletrônica Industrial, Automação Predial, Transporte Ferroviário.
