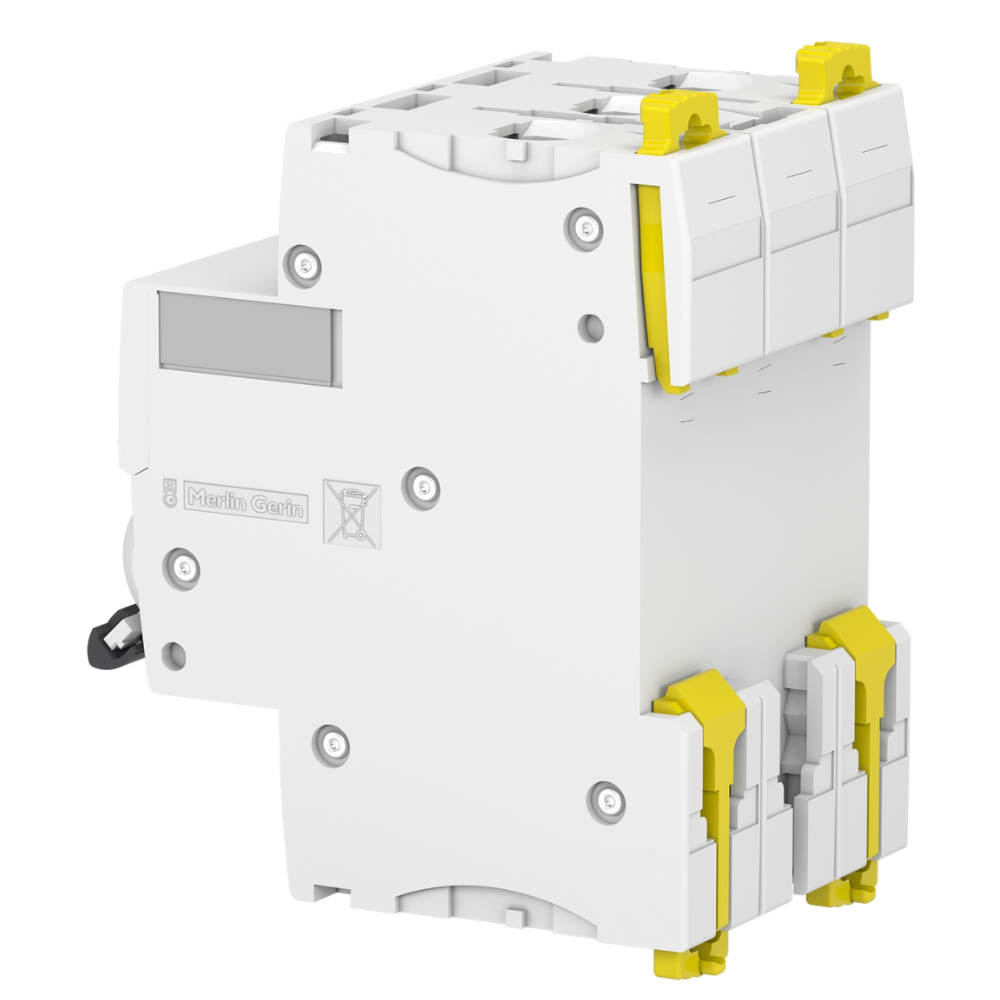

O Disjuntor Mini Tripolar Acti9 iC60L da Schneider Electric representa uma solução avançada para proteção de circuitos elétricos em sistemas de automação e controle industrial. Projetado para garantir a segurança de equipamentos e a continuidade operacional, este dispositivo oferece proteção contra curto-circuito e sobrecarga conforme os mais rigorosos padrões da indústria.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor Miniatura (MCB)
• Número de Polos: 3 (Tripolar)
• Corrente Nominal (In): 10 A
• Curva de Disparo: C (Para proteção de cargas resistivas e indutivas com baixas correntes de partida)
• Tensão Nominal de Operação (Ue): 440 V CA (Entre fases)
• Capacidade de Interrupção (Icu): 10 kA a 400 V CA, 6 kA a 440 V CA (Conforme EN/IEC 60947-2)
• Tensão Nominal de Isolamento (Ui): 500 V CA (Conforme EN/IEC 60947-2)
• Tensão Nominal de Suporte de Impulso (Uimp): 6 kV (Conforme EN/IEC 60947-2)
• Frequência de Operação: 50/60 Hz
• Tecnologia de Desarme: Térmico-magnético
• Expectativa de Vida Mecânica: 20.000 ciclos
• Expectativa de Vida Elétrica: 10.000 ciclos
• Montagem: Trilho DIN 35 mm
• Conexão: Terminais de gaiola para cabos rígidos de 1 até 25 mm² ou cabos flexíveis com virola de 1 até 16 mm²
• Grau de Proteção (IP): IP20 (Bornes), IP40 (Frontal, após instalação em quadro)
• Temperatura de Operação: -30 °C a +70 °C
• Temperatura de Armazenamento: -40 °C a +85 °C
• Padrões: NBR IEC 60898-1, IEC/EN 60947-2
• Potência dissipada por polo: 2,3 W (3,13 CV)

APLICAÇÕES E SETORES

• Proteção de circuitos em painéis de comando e distribuição industrial
• Proteção de motores de pequeno porte e equipamentos auxiliares
• Automação predial e comercial intensiva
• Siderurgia: Proteção de quadros elétricos de máquinas e sistemas de controle.
• Química e Petroquímica: Aplicações em ambientes controlados para proteção de equipamentos sensíveis.
• Alimentício e Bebidas: Salvaguarda de linhas de produção e maquinário específico.
• Textil: Proteção de fiações e teares elétricos.
• Geração e Distribuição de Energia: Em sistemas auxiliares e painéis de comando.
