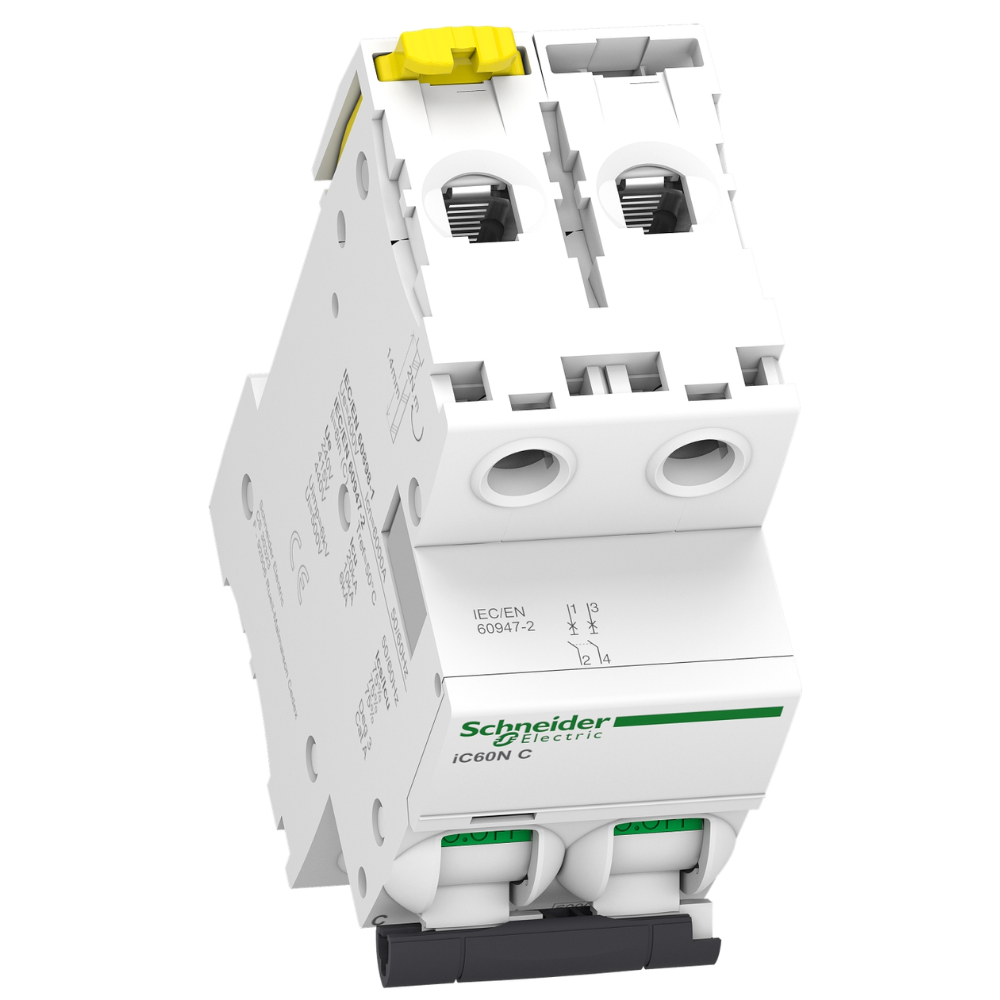

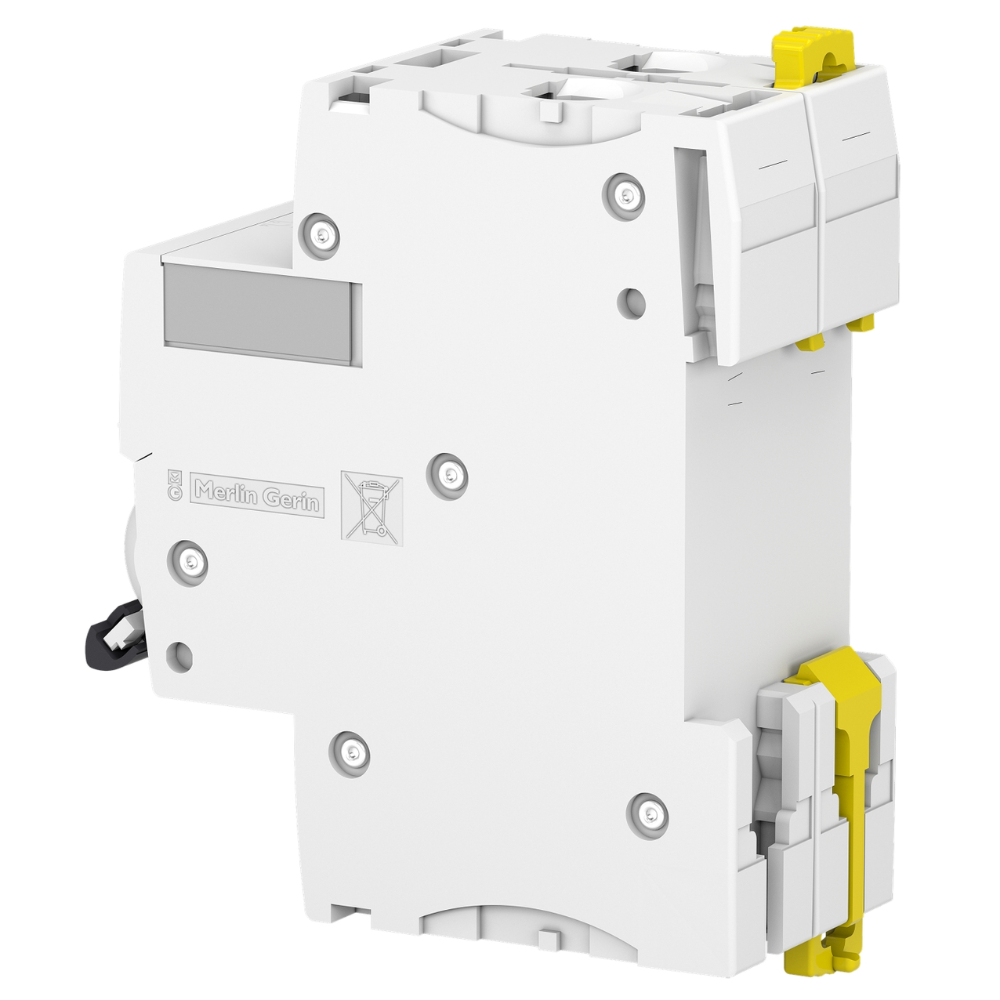

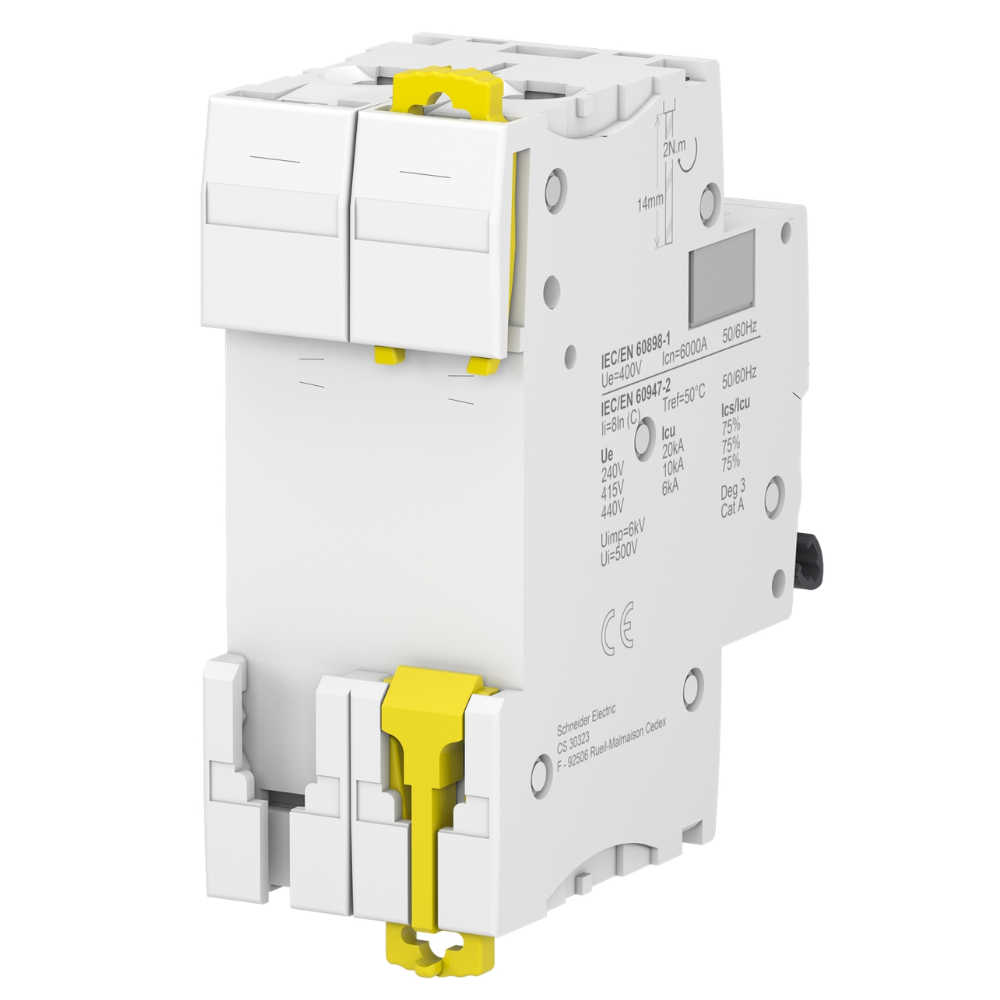

O Disjuntor Mini Bipolar Acti9 iC60N fornece proteção contra sobrecargas e curtos-circuitos em instalações elétricas de baixa tensão, sendo um componente essencial para a segurança e a confiabilidade de sistemas de automação industrial e predial. Sua atuação precisa garante a integridade de equipamentos e a continuidade operacional em diversos ambientes.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor Miniatura (MCB)
• Modelo: Acti9 iC60N
• Número de Polos: 2P (Bipolar)
• Corrente Nominal (In): 20 A
• Curva de Disparo: C (Para proteção de cargas com picos de inrush moderados, como transformadores e motores de pequeno porte)
• Tensão de Operação Nominal (Ue): 230 V CA (50/60 Hz)
• Capacidade de Interrupção Nominal (Icn): 6 kA a 230 V CA (de acordo com EN/IEC 60898-1)
• Cargas Protegidas: Circuitos resistivos e indutivos, iluminação, tomadas de uso geral
• Durabilidade Mecânica: 20.000 ciclos
• Durabilidade Elétrica: 10.000 ciclos
• Montagem: Trilho DIN de 35 mm
• Conexão: Terminais tipo gaiola para cabos rígidos (1 a 25 mm²) e flexíveis (1 a 16 mm²)
• Grau de Proteção: IP20 (terminais), IP40 (quando instalado em painel)
• Padrões de Referência: IEC 60898-1, EN 60898-1
• Potência Dissipada por Polo: Aproximadamente 1,7 W por polo (para 20 A)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos elétricos em instalações residenciais, comerciais e industriais leves, painéis de controle, sistemas de iluminação, tomadas gerais, equipamentos de automação
• Setores: Edificações comerciais, construção civil, infraestrutura, pequena e média indústria, automação predial, sistemas de energias renováveis (lado CA)
