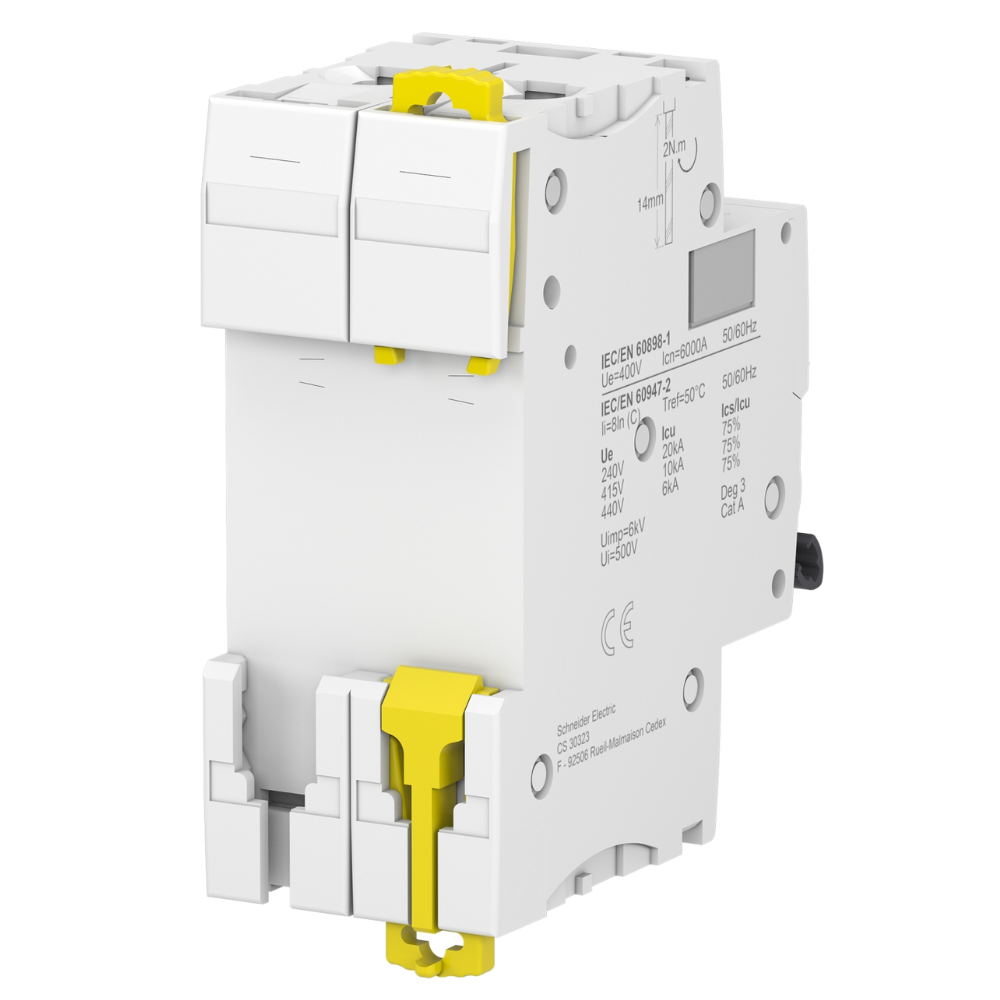

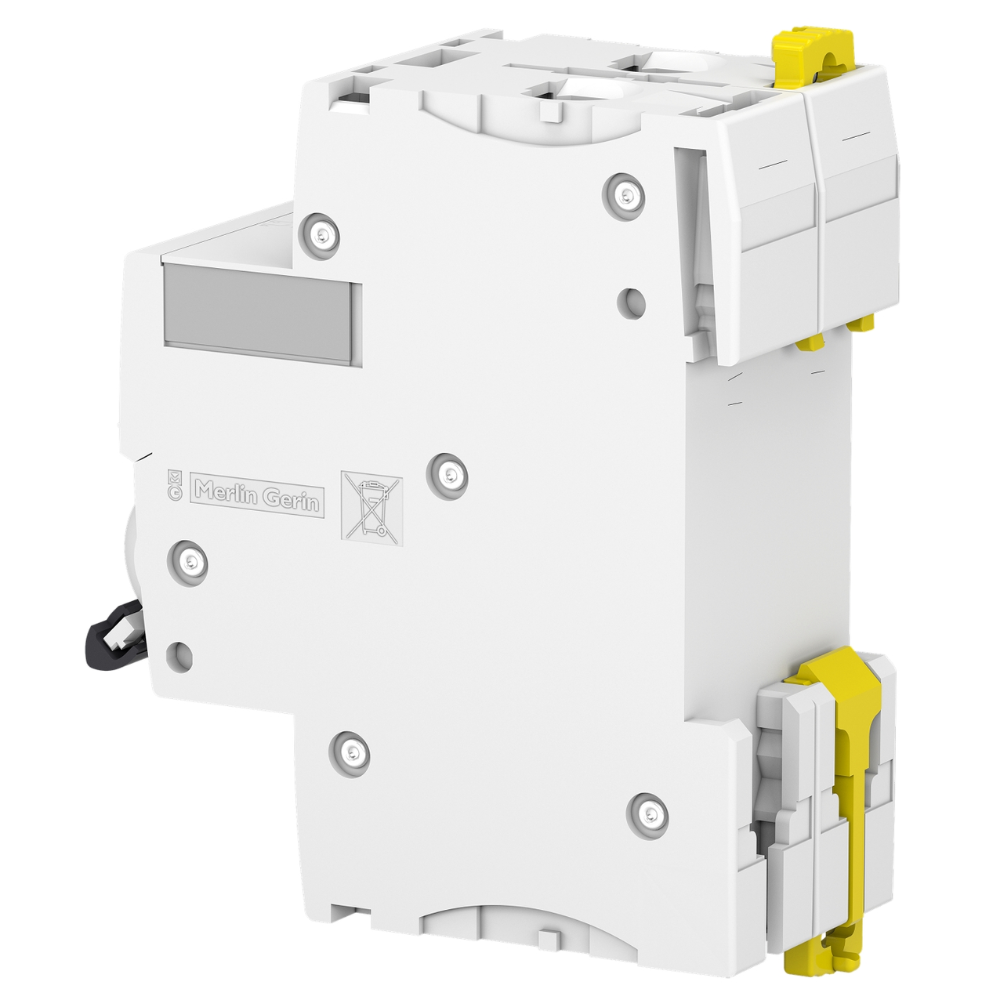

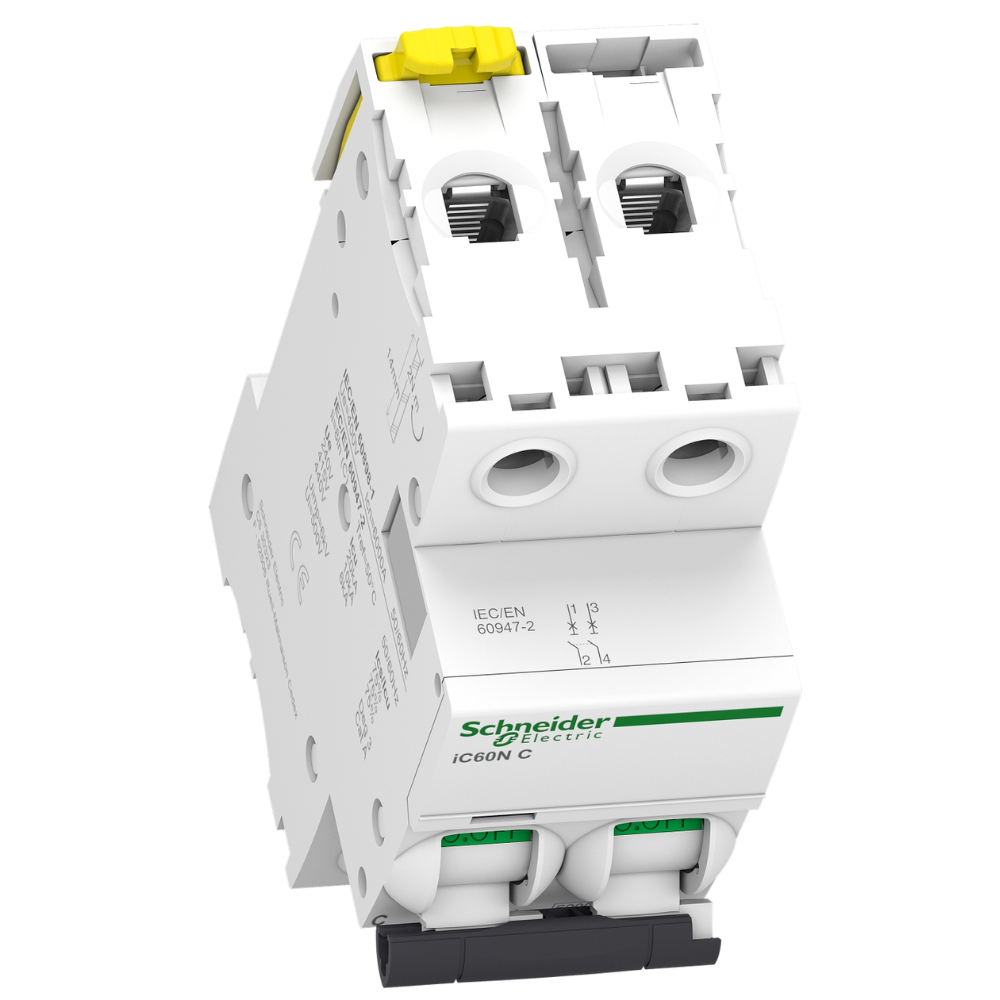

O Disjuntor Mini Bipolar Acti9 iC60N oferece proteção avançada para circuitos elétricos em ambientes de automação industrial e instalações comerciais. Sua função principal é resguardar equipamentos contra sobrecargas e curtos-circuitos, garantindo a segurança operacional e a integridade dos sistemas.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor Mini Bipolar
• Série: Acti9 iC60N
• Corrente Nominal (In): 10 A
• Tensão Nominal de Operação (Ue): 230 V CA (50/60 Hz)
• Capacidade de Interrupção (Icn): 6 kA a 230 V CA (IEC 60898-1)
• Curva de Disparo: Curva C (disparo magnético entre 5 e 10 vezes a corrente nominal)
• Número de Polos: 2P (Bipolar)
• Tecnologia de Unidade de Disparo: Termomagnético
• Conexão: Terminais de aperto tipo túnel (máximo 25 mm² para condutor rígido, 16 mm² para condutor flexível)
• Durabilidade Elétrica: 10.000 ciclos
• Durabilidade Mecânica: 20.000 ciclos
• Grau de Proteção (IP): IP20 (terminais), IP40 (instalação em quadro modular)
• Temperatura de Operação: -35°C a +70°C
• Temperatura de Armazenamento: -40°C a +85°C
• Padrões: NBR NM 60898-1, IEC 60898-1, IEC 60947-2
• Montagem: Trilho DIN 35 mm

APLICAÇÕES E SETORES

• Proteção de circuitos: iluminação, tomadas de uso geral, pequenos motores (até 0,73 kW ou 1 CV) e cargas resistivas em geral
• Instalações elétricas: comerciais, residenciais e industriais leves
• Quadros de distribuição: painéis de controle, subestações de energia de baixa tensão
• Maquinário industrial: proteção de circuitos de comando e controle em equipamentos
• Setores: construção civil, comércio varejista, hotelaria, serviços, indústria leve
