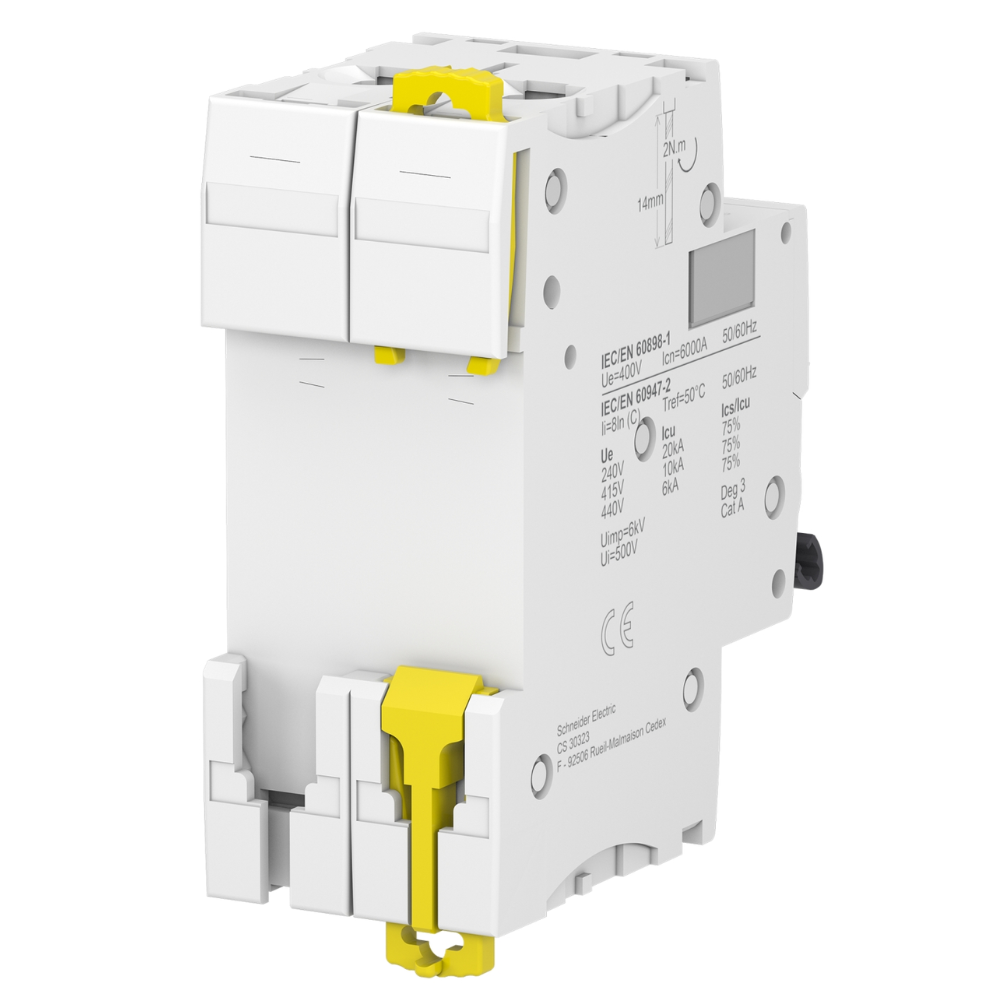

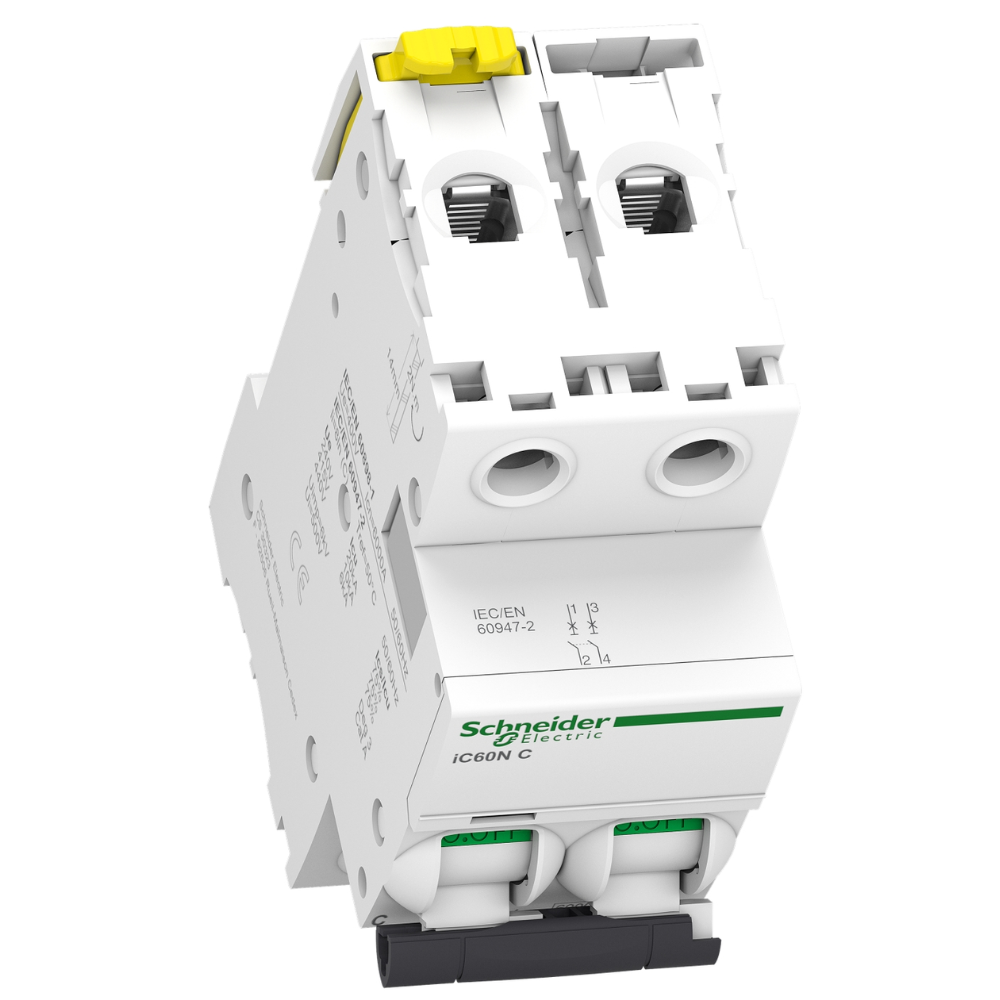

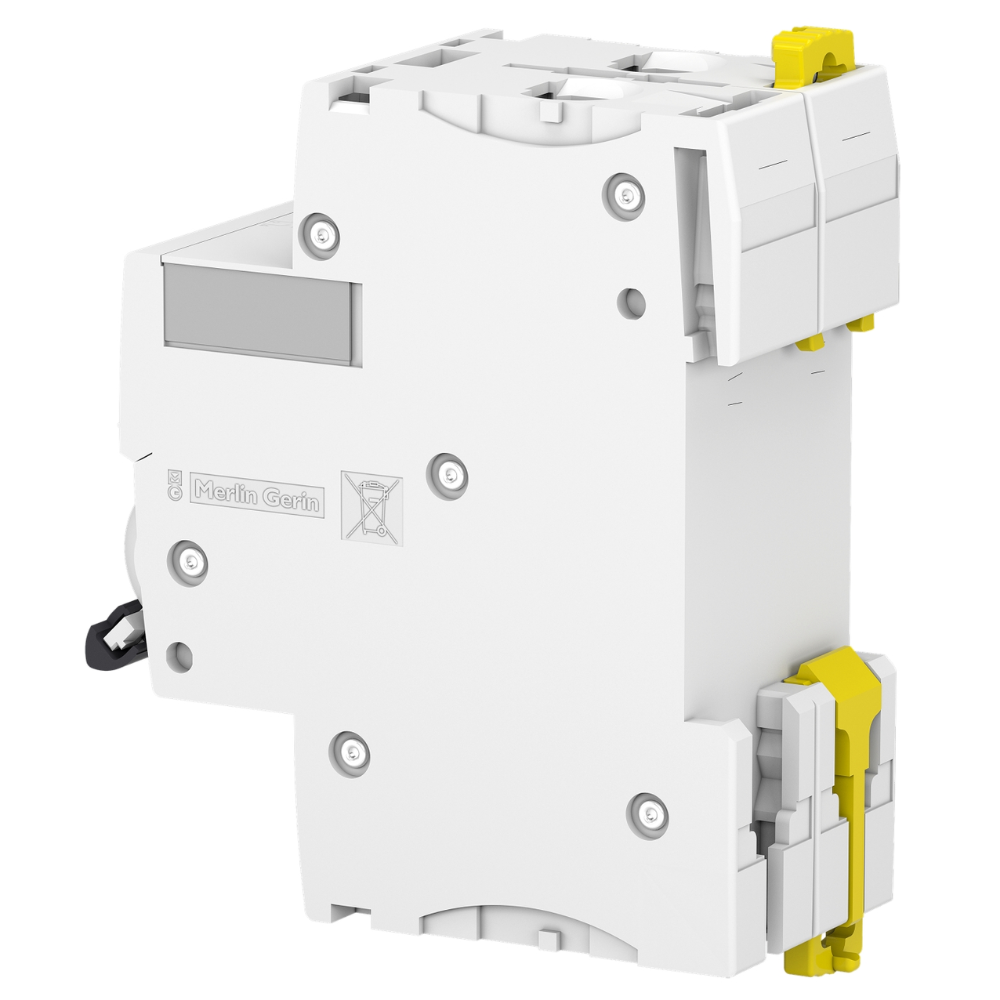

O Disjuntor Mini Bipolar Acti9 iC60N é projetado para proteção de circuitos elétricos contra sobrecargas e curtos-circuitos em instalações de baixa tensão. Sua construção robusta e características de disparo precisas o tornam um componente essencial para a segurança e a confiabilidade de sistemas de automação industrial e edificações.

DETALHES TÉCNICOS

• Modelo: Acti9 iC60N
• Referência Schneider Electric: A9F74204
• Tipo: Disjuntor Mini Bipolar
• Número de polos protegidos: 2
• Corrente Nominal (In): 4 A
• Curva de Disparo: Curva C (disparo entre 5 a 10 vezes a corrente nominal)
• Capacidade de interrupção (Icn): 6 kA a 220-240 V CA 50/60 Hz; 6 kA a 380-415 V CA 50/60 Hz; 6 kA a 440 V CA 50/60 Hz
• Tensão operacional nominal (Ue): 380/415 V CA 50/60 Hz
• Tensão de isolamento nominal (Ui): 500 V CA 50/60 Hz (para IEC 60947-2)
• Tensão suportável de impulso nominal (Uimp): 6 kV
• Vida elétrica: 10.000 ciclos (para IEC 60947-2)
• Vida mecânica: 20.000 ciclos
• Conexão: Terminais de aperto tipo túnel (superior/inferior)
• Capacidade de fiação: Fio flexível 1,5 a 16 mm²; Fio rígido 1 a 25 mm²
• Montagem: Trilho DIN de 35 mm
• Dimensões (A x L x P): 85 x 36 x 78,5 mm
• Grau de proteção (IP): IP20 (terminais), IP40 (corpo montado em invólucro)
• Temperatura de operação: -35°C a +70°C
• Temperatura de armazenamento: -40°C a +85°C
• Normas: IEC 60898-1, IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de iluminação, tomadas, pequenos motores elétricos, equipamentos eletrônicos e cargas com picos de corrente no arranque
• Instalações: Quadros de distribuição de baixa tensão, painéis de controle, sistemas de automação de edifícios e residenciais
• Setores: construção civil, infraestrutura, comércio, indústria leve, automação predial, residencial
