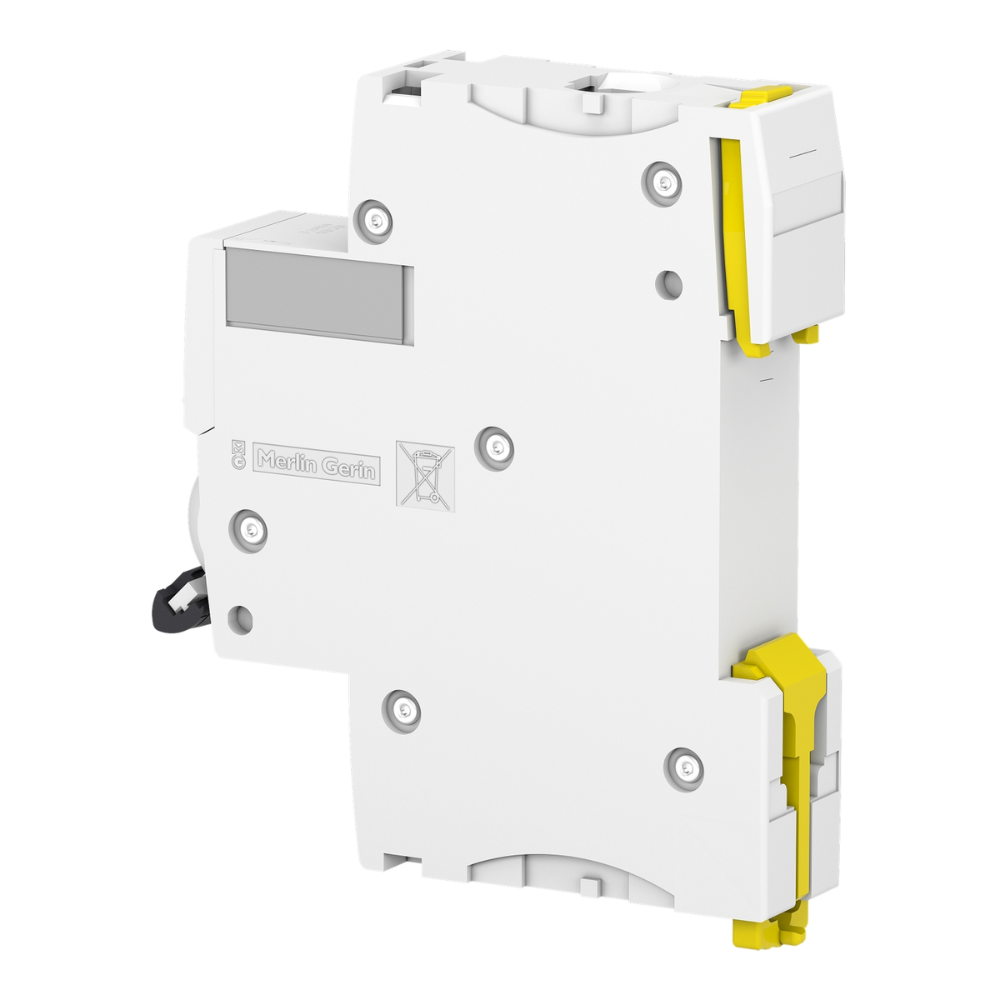

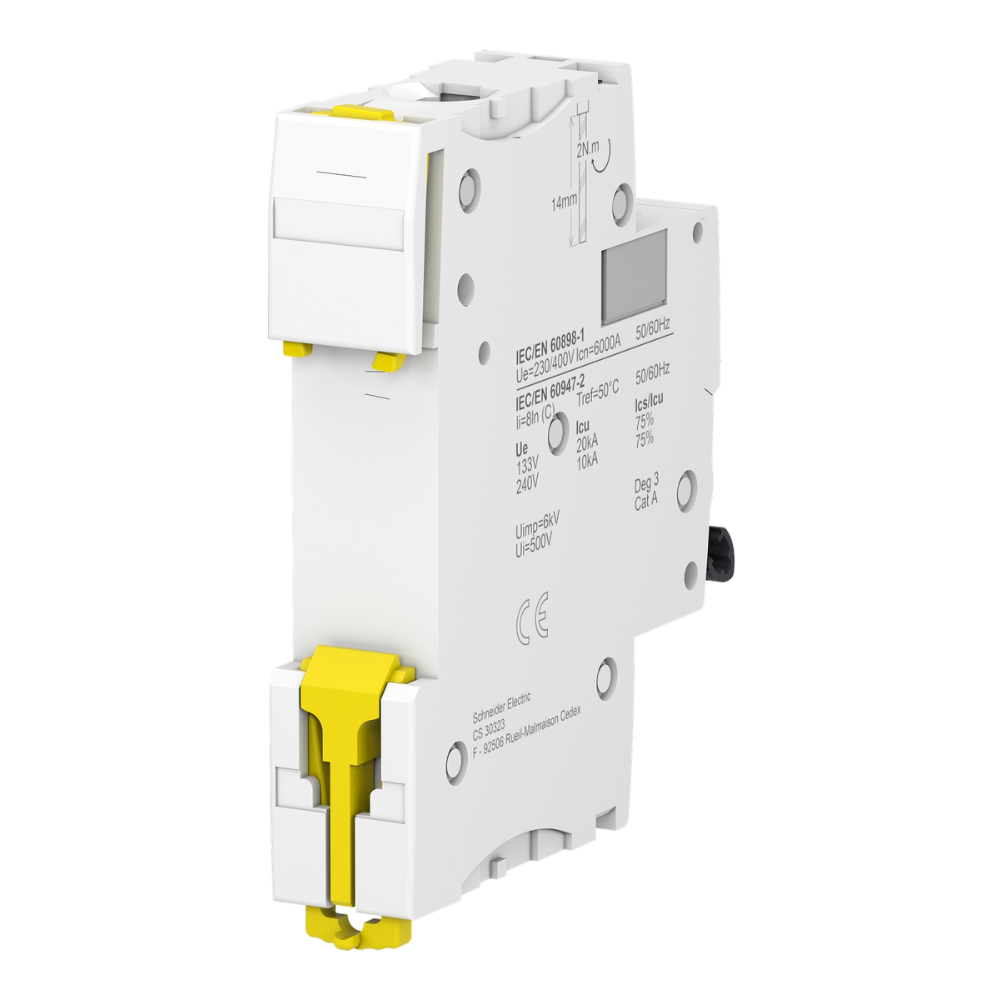

O Disjuntor Mini Monopolar Acti9 iC60N A9F74132 da Schneider Electric é um dispositivo de proteção essencial em instalações elétricas industriais, projetado para salvaguardar circuitos contra sobrecargas e curtos-circuitos. Sua robustez e precisão garantem a continuidade operacional e a segurança da infraestrutura de automação.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor Mini Monopolar
• Série: Acti9
• Modelo: iC60N
• Código do Modelo: A9F74132
• Número de Polos: 1P (Monopolar)
• Corrente Nominal (In): 32 A
• Curva de Disparo: Curva C (disparo magnético entre 5 e 10 vezes a corrente nominal)
• Tensão Operacional Nominal (Ue): 220-240 VCA, 50/60 Hz; 380-415 VCA, 50/60 Hz; 440 VCA, 50/60 Hz. Para CC: 60 VCC por polo
• Tensão de Isolação Nominal (Ui): 500 VCA, 50/60 Hz
• Capacidade de Interrupção Nominal (Icn): 6 kA a 230 VCA, 50/60 Hz (conforme EN/IEC 60898-1); 10 kA a 220/240 VCA, 50/60 Hz (conforme EN/IEC 60947-2)
• Vida Elétrica: 10.000 ciclos (conforme EN/IEC 60898-1); 20.000 ciclos (conforme EN/IEC 60947-2)
• Vida Mecânica: 20.000 ciclos
• Fixação: Trilho DIN de 35 mm
• Bornes de Conexão: Terminal tipo gaiola para cabos rígidos de 1 a 25 mm² ou cabos flexíveis de 1 a 16 mm²
• Torque de Aperto: 2 N.m
• Grau de Proteção IP: IP20 (terminais), IP40 (no invólucro modular)
• Temperatura de Operação: -35 °C a +70 °C
• Temperatura de Armazenamento: -40 °C a +85 °C
• Poder Dissipado por Polo: 2,3 W (3,13 CV) a 32 A
• Conformidade: IEC/EN 60898-1, IEC/EN 60947-2

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de iluminação, tomadas, pequenos motores e equipamentos eletrônicos em linhas de produção, sistemas de automação predial e industrial
• Sistemas de Distribuição: Quadros de distribuição e painéis elétricos para controle e proteção em plantas industriais
• Setores: Indústria em geral, construção civil, infraestrutura, energia renovável, automação predial, centros de dados
